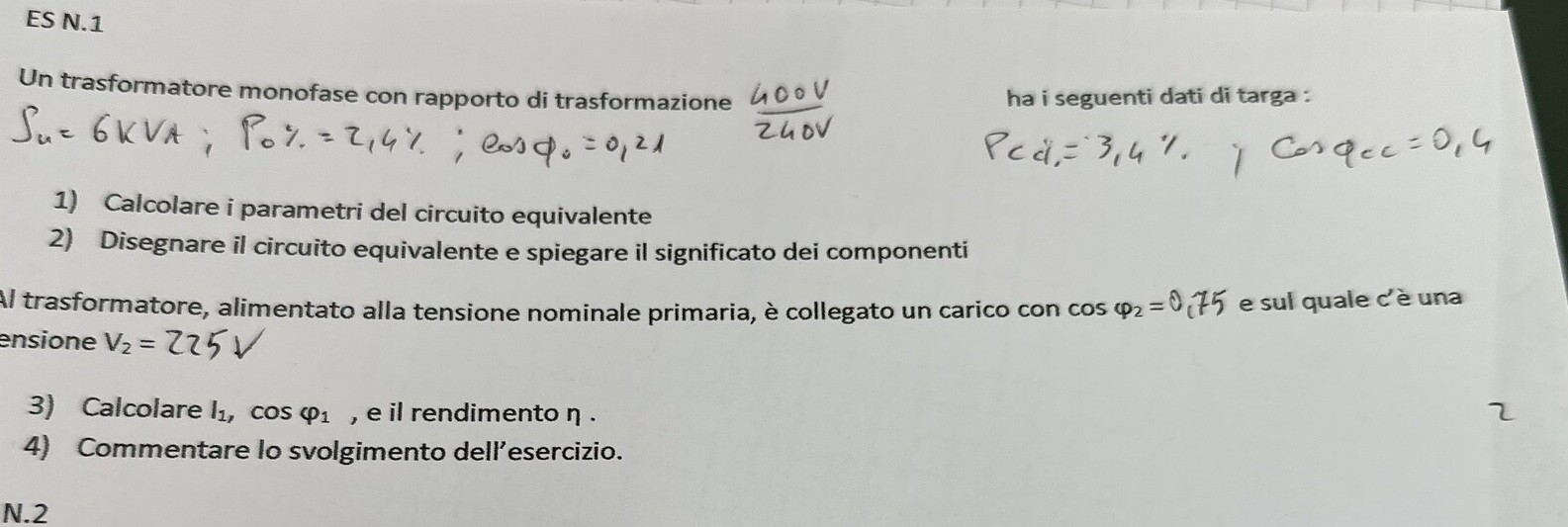

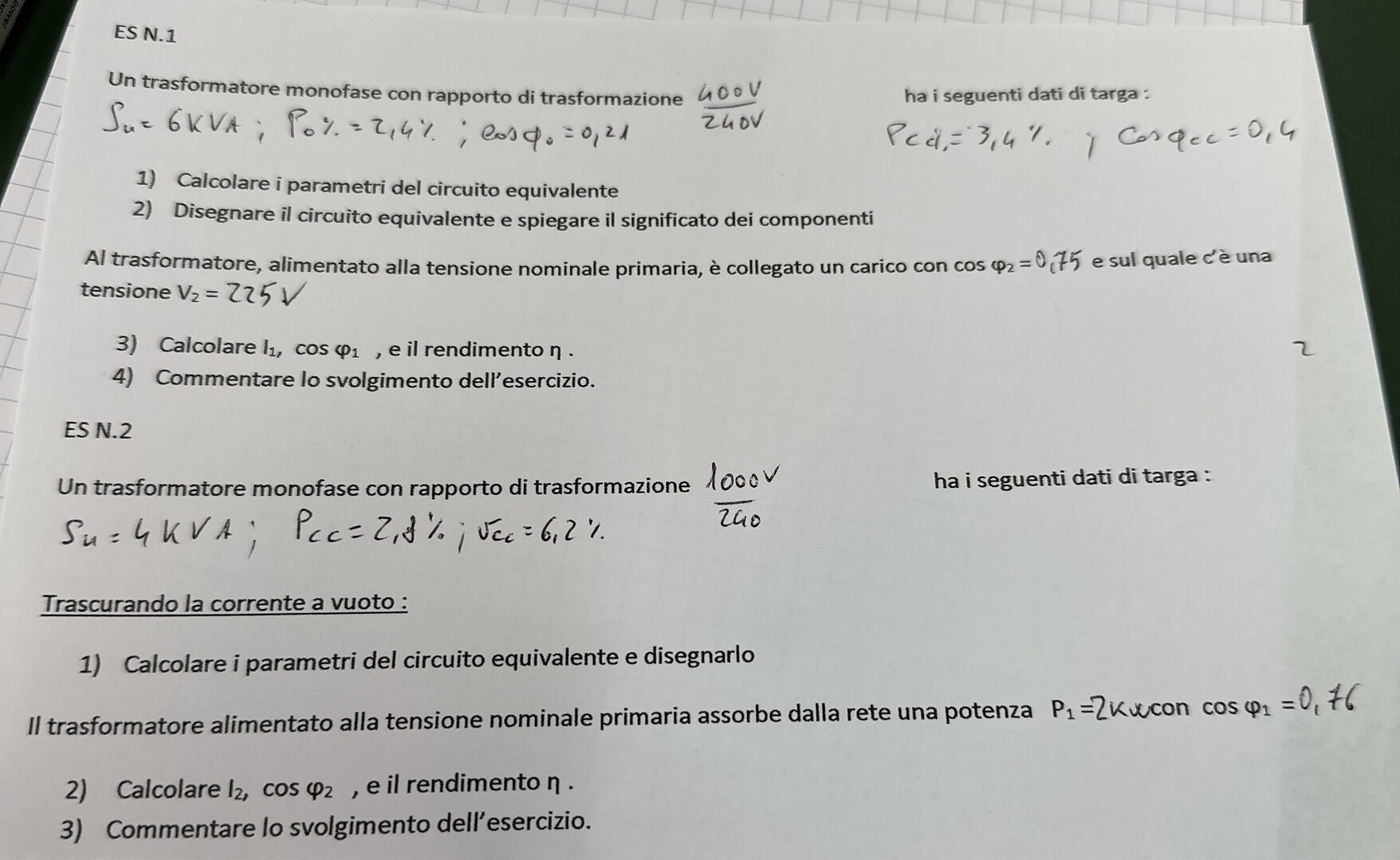

ES N.1
Un trasformatore monofase con rapporto di trasformazione $\frac{400 V }{240 V }$
$$
\begin{array}{l}
S_u=6 K V A ; P_0 \%=2,4 \% ; \cos \phi_0=0,21 \\
\text { ha i seguenti dati di targa : } \\
P_{c d,}=3,4 \% \text { is } \cos q_{c c}=0,4 \\
\end{array}
$$
1) Calcolare i parametri del circuito equivalente

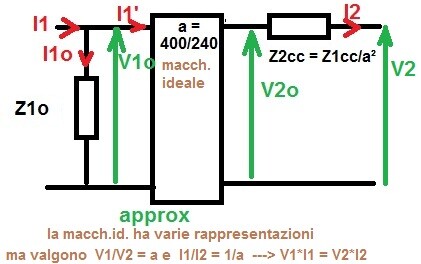

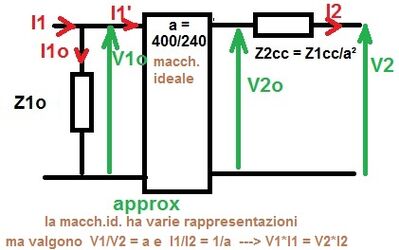

2) Disegnare il circuito equivalente e spiegare il significato dei componenti
Al trasformatore, alimentato alla tensione nominale primaria, è collegato un carico con cos $\varphi_2=0,75$ e sul quale c'è una tensione $V _2=225 V$
3) Calcolare $I_1, \cos \varphi_1$, e il rendimento $\eta$.
4) Commentare lo svolgimento dell'esercizio.

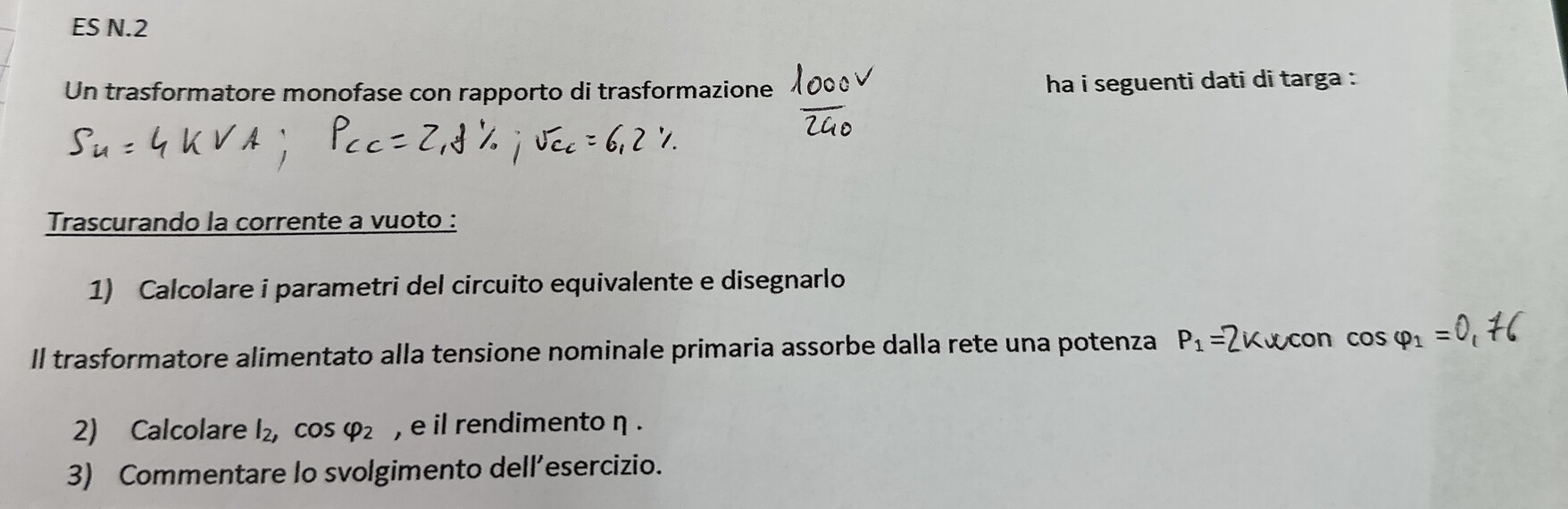

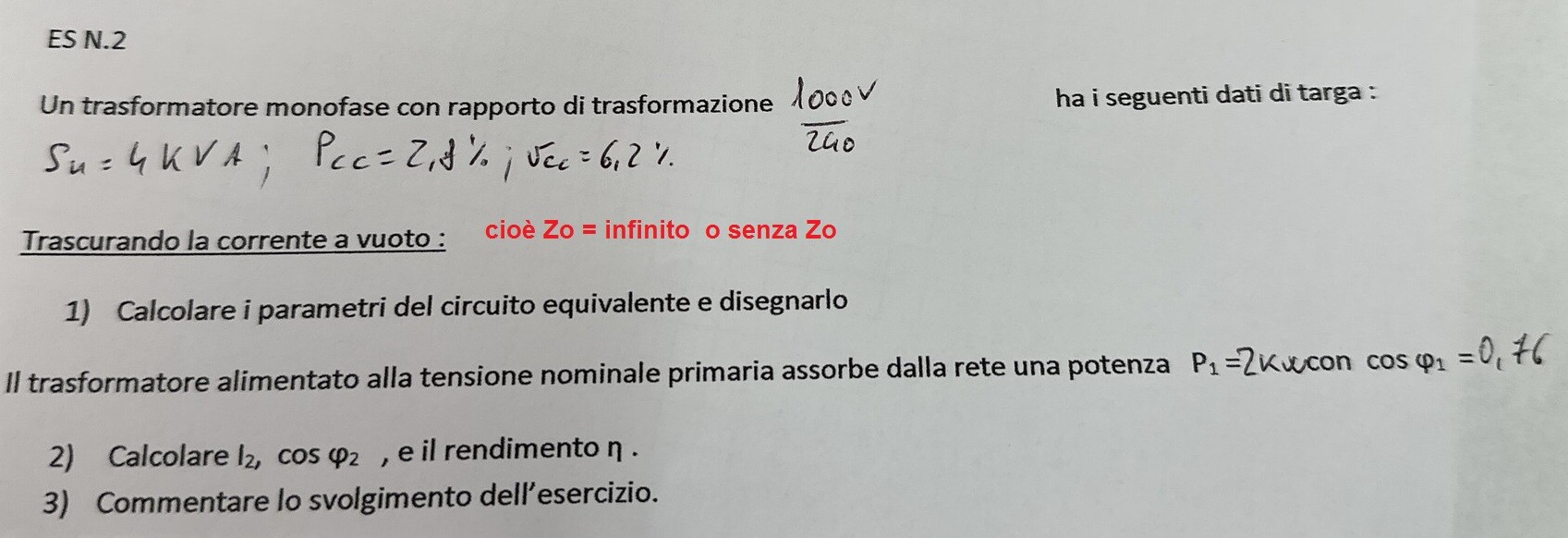

ES N.2
Un trasformatore monofase con rapporto di trasformazione $\frac{1000 V }{240} \quad$ ha i seguenti dati di targa: $S_n=4 K V A ; \quad P_{C C}=2,8 \% ; \sqrt{c c}=6,2 \%$
Trascurando la corrente a vuoto:
1) Calcolare i parametri del circuito equivalente e disegnarlo
II trasformatore alimentato alla tensione nominale primaria assorbe dalla rete una potenza $p_1=2 k \omega c o n$ cos $\varphi_1=0,76$
2) Calcolare $I_2, \cos \varphi_2$, e il rendimento $\eta$.
3) Commentare lo svolgimento dell'esercizio.
