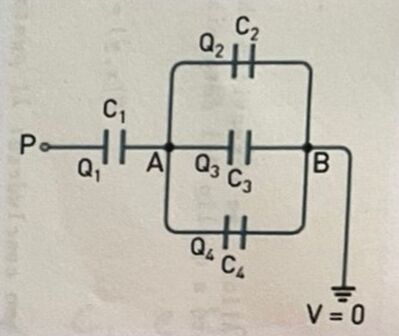

Nello schema in figura le capacità dei condensatori sono C₁ = 3,0µF, C₂ = 2,6µF. C₃ = 1,4µF, C₁ = 3,0µF. Il potenziale nel punto Pè Vp = 45,3V rispetto al potenziale di terra. Calcolare: A) La capacità equivalente del sistema; B) la carica su ogni condensatore; C) la differenza di potenziale al capi di ciascuno di essi
24
punti
Livello 0
la capacità equivalente è pari a
C1 in serie a (C2+C3+C4)
C2 C3 C4 sono in parallell tra loro quindi si sommano
2,6+1,4+3= 7 microF C234
serie
Ceq=(C1*C234)/C1+C234 =3*7/3+7=21/10 =2,1 microF
V=Q/Ceq
Q=V*Ceq
Q=42,5*2,1=89,25 *10^-6 (sono microfarad...)
essendo la carica nei condensatori in serie uguale per ogni condensatore
deltaV=Q/C
su C1
Vc1=89,25/3 =29,75 V differenza di potenziale su C1
Vc234=89,25/7=12,75 V differenza di potenziale cu C2 C3 e C4 (uguale per tutti
sono in parallelo...)
