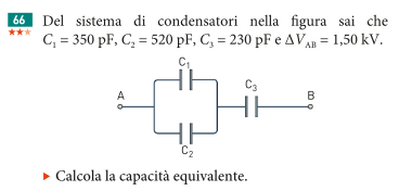

Determina la carica su ciascun condensatore e la differenza di potenziale ai capi di ognuno di essi.
Determina la carica su ciascun condensatore e la differenza di potenziale ai capi di ognuno di essi.
249
punti
Livello 1

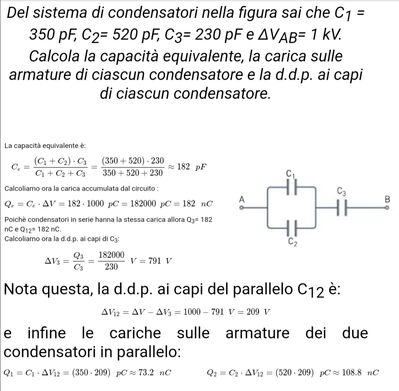

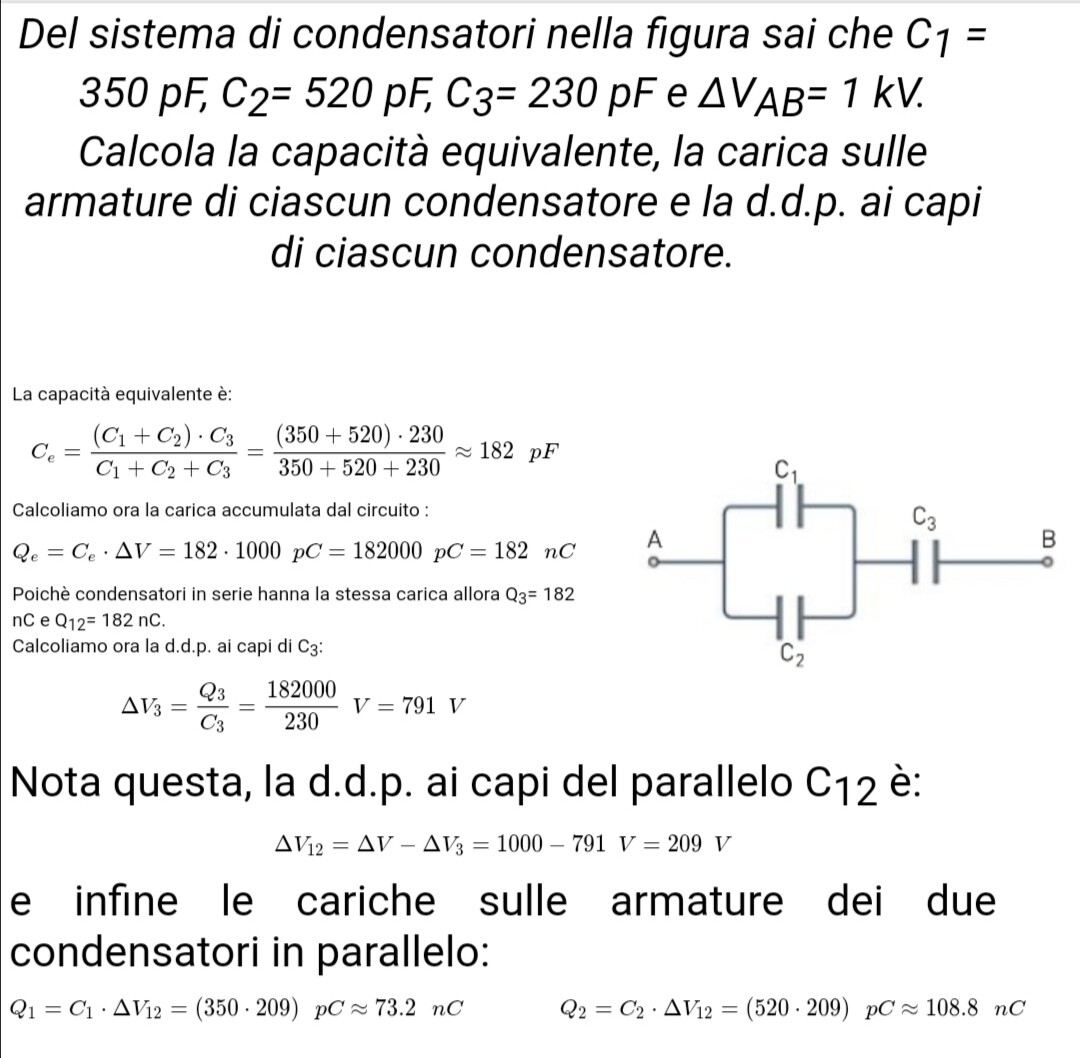

Cambia il valore di DV(AB) ma non la sostanza.
La capacità equivalente è data da C3 in serie con il parallelo (C1//C2)
76643
punti
Genius II
Figurati. Buona giornata
Cp = c1+c2 = 870 pF
Ceq = Cp // C3 = 870*230/(870+230) = 181,9 pF
carica Q = Ceq*V = 181,9*10^-12*1,5*10^3 = 273 nCo
Vp = Q/Cp = 273*10^-9 / (870*10^-12) = 313,8 V
V3 = Q/C3 = 273*10^-9 / (230*10^-12) = 1186,2 V
Q3 = Q = 273 nCo
Q1 = Q*C1/Ceq = 273*350/870*10^-9 = 110 nC
Q2 = Q*C2/Ceq = 273*520/870*10^-9 = 163 nC
