[Risolto] Condensatori



0

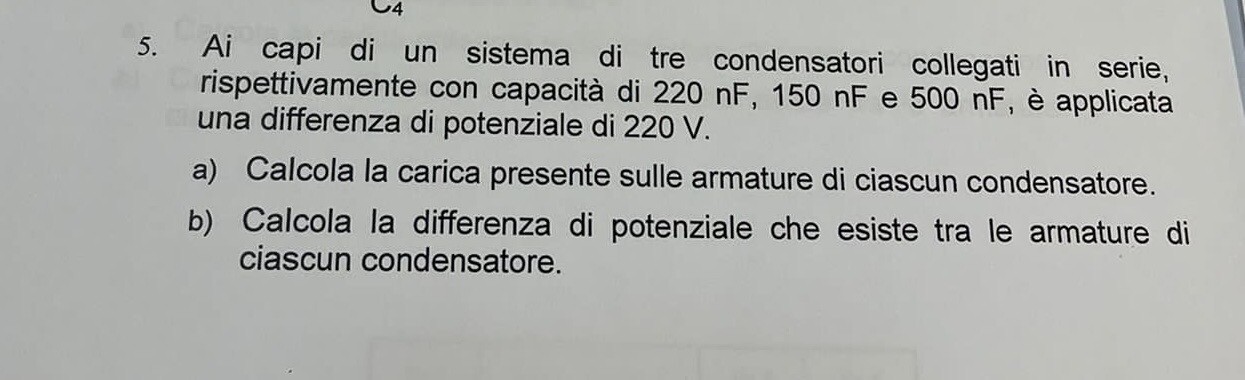

Ai capi di un sistema di tre condensatori collegati in serie, rispettivamente con capacità di $220 nF , 150 nF$ e $500 nF$, è applicata una differenza di potenziale di $220 V$.
a) Calcola la carica presente sulle armature di ciascun condensatore.
b) Calcola la differenza di potenziale che esiste tra le armature di ciascun condensatore.

2b758e2f 2391 4c27 a3e0 7b6bb2f21930

Buonasera, ho un dubbio su questo problema. Chiede di calcolare la carica dei 3 condensatori, che essendo in serie dovrebbe essere la stessa(?) ma prendendo le varie capacità ovviamente mi vengono numeri diversi. Non capisco

Autore
2 Risposte



1

C equivalente di condensatori in serie:

1/Ce = 1/C1 + 1/C2 + 1/C3;

1/Ce = 1/220 + 1/150 + 1/500 = 0,013212;

Ce = (0,013212)^-1 = 75,7 nF = 75,69 * 10^-9 F;

Q è la stessa su ciascuna armatura dei condensatori.

Ce = Q/V;

Q = V * Ce = 220 * 75,69 * 10^-9 = 1,665 * 10^-5 C;



V1 = Q/C1 = 1,665 * 10^-5 / (220 * 10^-9) = 75,7 V;

V2 = Q / C2 = 1,665 * 10^-5 / (150 * 10^-9) = 111 V;

V3 = Q/C3 = 1,665 * 10^-5 / (500 * 10^-9) = 33,3 V;

Dove la capacità è maggiore la differenza di potenziale è minore.

(V1 + V2 + V3 = 220 V).

Ciao @ali-2



3

La carica sulle armature è la stessa

Q1=Q2=Q3 = Q

Determino Q= C_eq *V

Essendo collegati in serie

1/C_eq = 1/C1 + 1/C2 + 1/C3



Quindi la differenza di potenziale ai capi di ciascun condensatore è:

DV1=Q/C1

DV2=Q/C2

DV3=Q/C3



V=220 V = DV1+DV2+DV3



Amici miei... Loro erano maestri!
