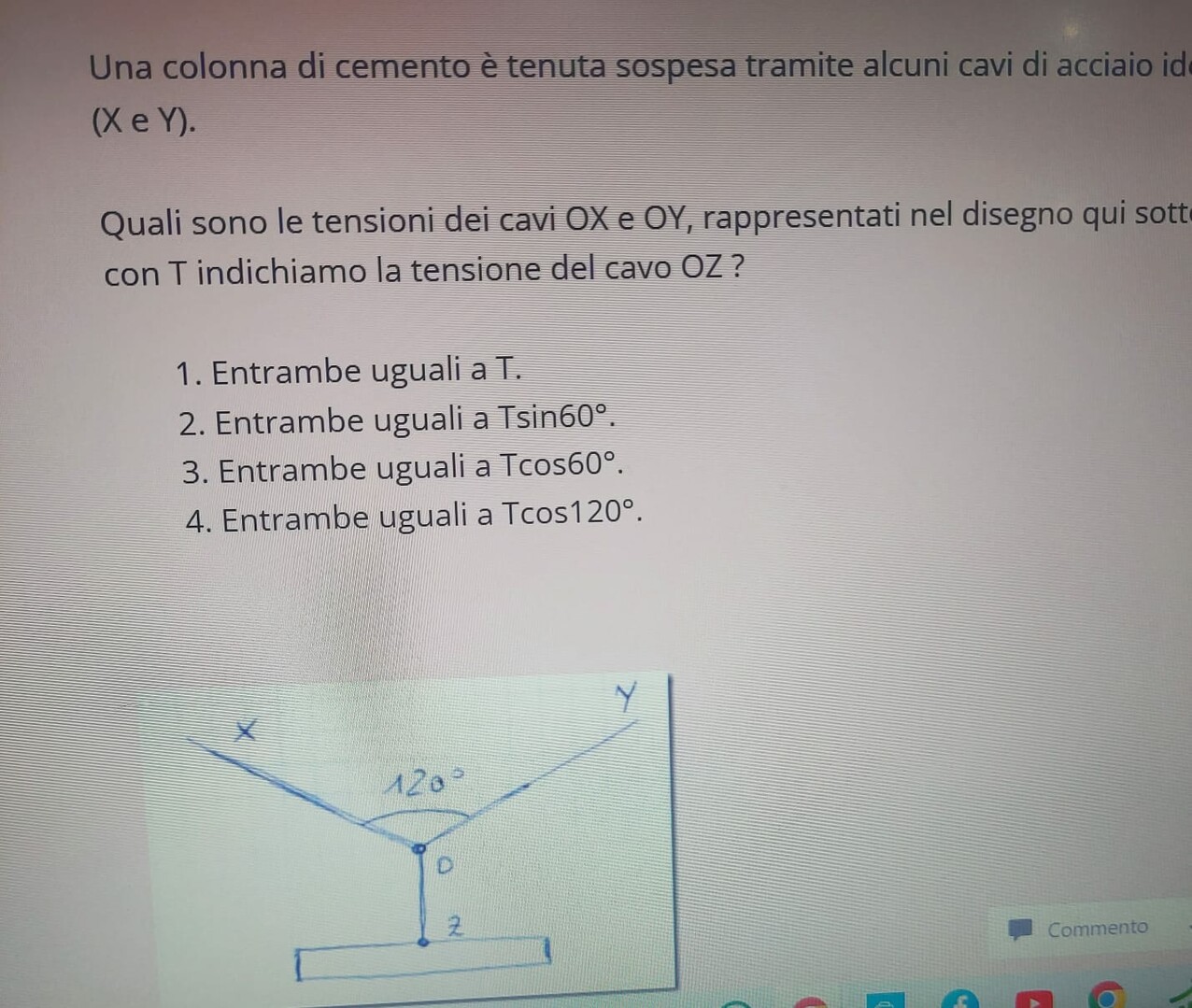

Una colonna di cemento e tenuta sospesa tramite alcuni cavi in acciaio identici. Quali sono le tensioni dei cavi OX e OY, rappresentati nella figura, se con T indichiamo la tensione del cavo OZ
Una colonna di cemento e tenuta sospesa tramite alcuni cavi in acciaio identici. Quali sono le tensioni dei cavi OX e OY, rappresentati nella figura, se con T indichiamo la tensione del cavo OZ
5
punti
Livello 0

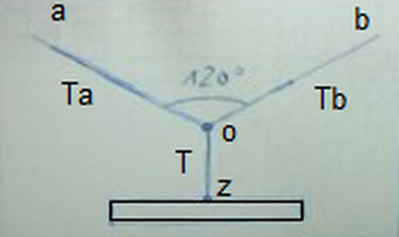

Una colonna di cemento e tenuta sospesa tramite alcuni cavi in acciaio identici. Quali sono le tensioni dei cavi Oa e Ob, rappresentati nella figura, se con T indichiamo la tensione del cavo Oz
ringraziando @marimarilu 🌹🌹

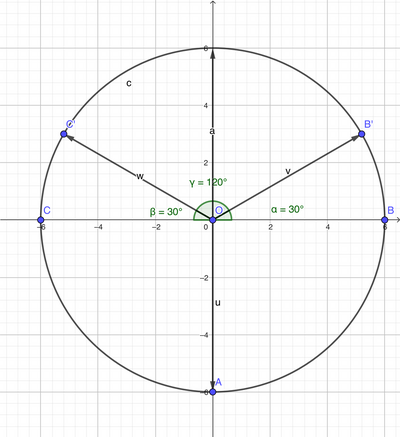

sempreché il sistema sia simmetrico (cosa che pare essere dal disegno), abbiamo T = Tay+Tby con Tay = Tby
Tay = Ta*cos 60° = 0,5Ta = T/2 ⇒ Ta = T/(0,5*2) = T
Tby = Tb*cos 60° = 0,5Tb = T/2 ⇒ Tb = T/(0,5*2) = T
109554
punti
Genius II
Tx = Ty
Tx * cos60° + Ty cos60° = Tz;
Tx * 0,5 + Ty * 0,5 = Tz;
2 Tx * 0,5 = Tz;
Tx = Tz;
le Tensioni lungo i cavi sono uguali a T.
Prima risposta.
71613
punti
Genius II
@mg 👍👌🌺👍
