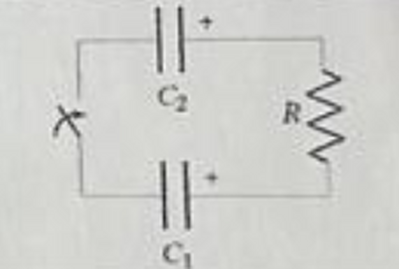

Un circuito è costituito dalla resistenza R uguale 15 Ω e da due condensatore di capacità C1 = 13 nF e C2= 23 nF. Il circuito mostrato in figura è inizialmente aperto; nei condensatori è contenuta una carica iniziale rispettivamente Q1 = 45 nC e Q2= 83 nC. Trova la corrente che circola nell’istante in cui il circuito viene chiuso
249
punti
Livello 1
V1 = Q1/C1 = 45/13 V
V2 = Q2/C2 = 83/23 V
I(0+) = (V2 - V1)/R = (83/23 - 45/13)/15 A = 9.8 mA
