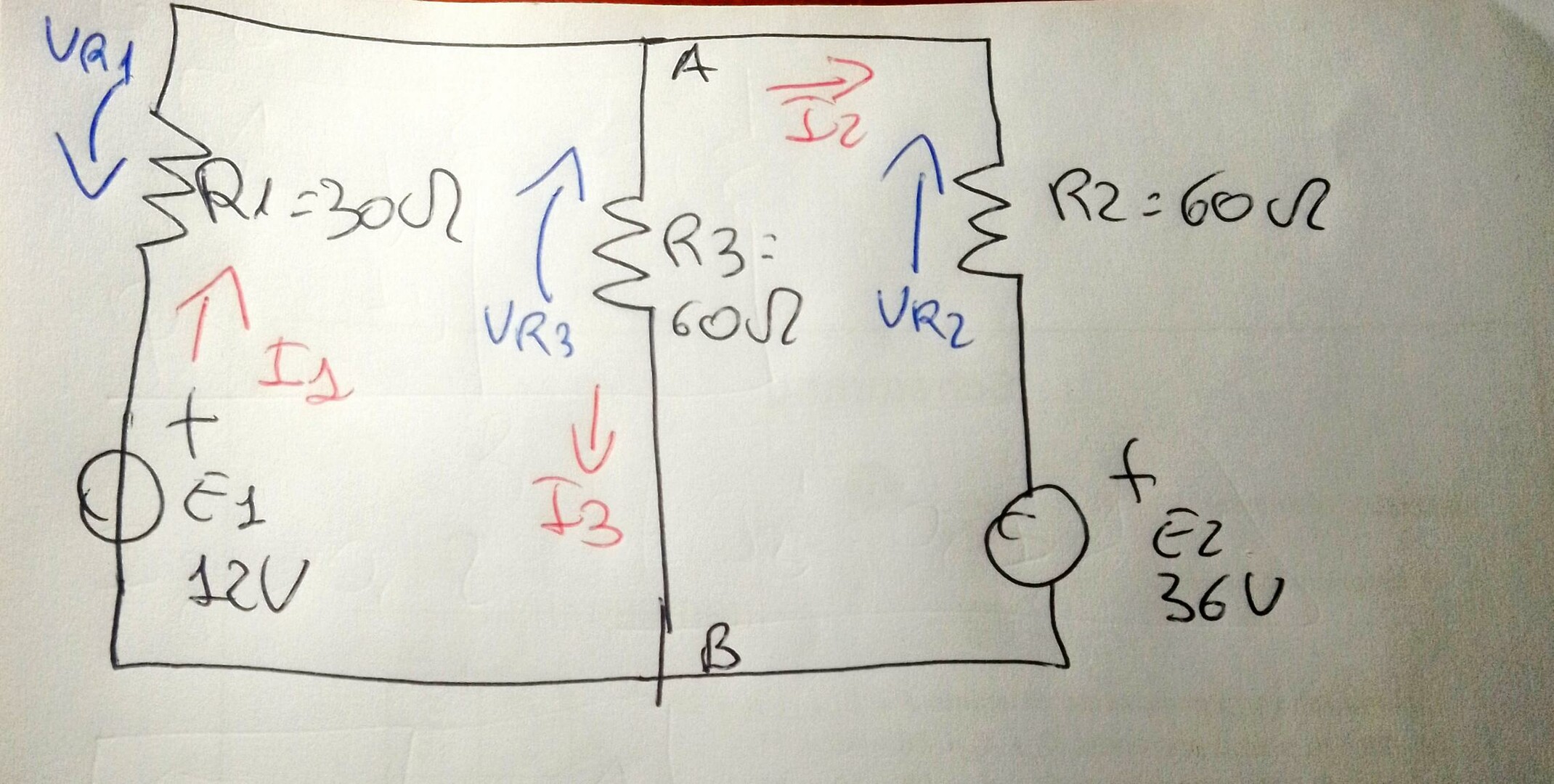

Salve, voglio calcolare la I3 di questo circuito con il metodo di sovrapposizione degli effetti, la I3 secondo a quanto pare è sbagliata, qualcuno sa dirmi perché? Grazie.
Salve, voglio calcolare la I3 di questo circuito con il metodo di sovrapposizione degli effetti, la I3 secondo a quanto pare è sbagliata, qualcuno sa dirmi perché? Grazie.
162
punti
Livello 1
Ho trovato l'errore:
I3 secondo = 0.45 x 30 / 90 = 0.15 A

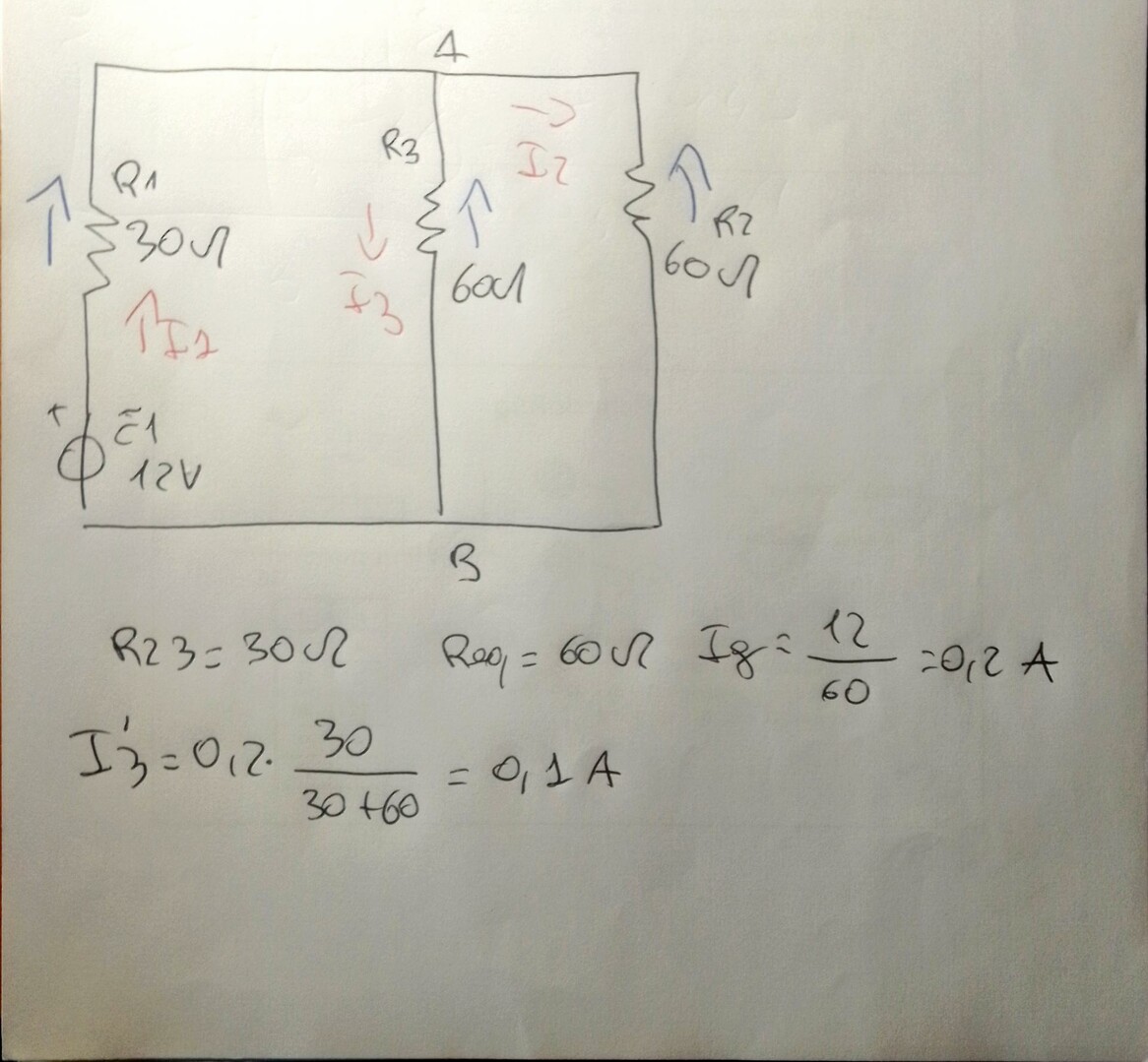

Conduce E1 = 12V
Req' = 30+60//60 = 30+30 = 60 ohm
I' = E1/Req' =0,200 A
I3' = I/2 = 0,100 A

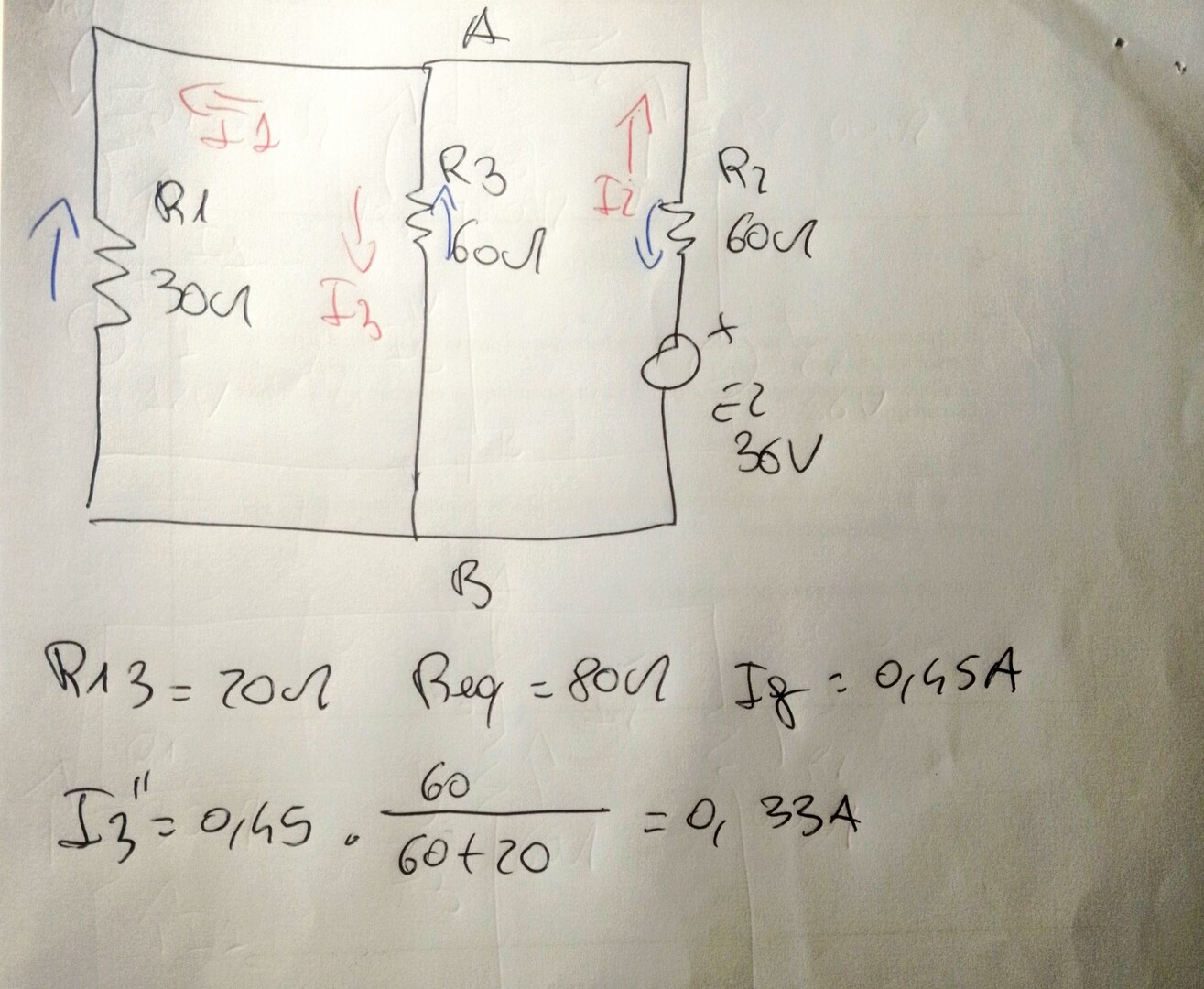

Conduce E2 = 36V
Req'' = 60+30//60 = 30+20 = 80 ohm
I'' = E2/Req'' =0,450 A
I3'' = I''*30/(60+30) = 0,15 A
I3 = I3'+I3'' = 0,10+0,15 = 0,25 A
