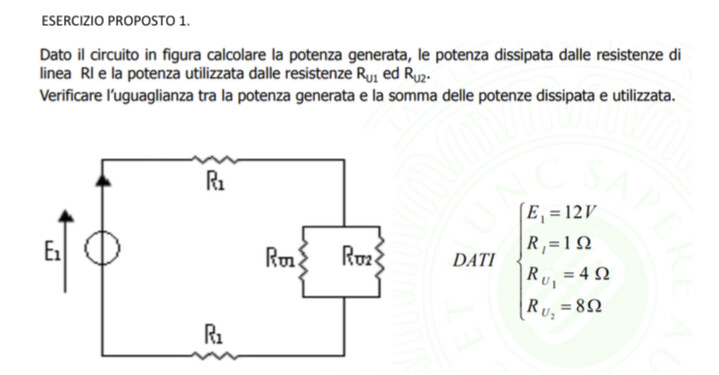

Req =2*Rl+Ru1//Ru2 = 2*1+(8*4)/(8+4) = 2+8/3 = 14/3 di ohm
potenza generata Pg = E^2/Req = 12^2*3/14 = 30,86 watt
tensione alle resistenze di carico V car = E*8/3 / 14/3 = 12*8/14 = 6,86 V
potenza dissipata dal carico P car = Vcar^2 / 8/3 = 17,64 watt
tensione che cade in linea V lin = E-Vcar = 12-6,86 = 5,14 V
potenza dissipata in linea P lin = V lin^2/2Rl = 5,14^2/2 = 13,22 watt
potenza totale dissipata Pcar+Plin = 17,64+13,22 = 30,86 watt = Pg

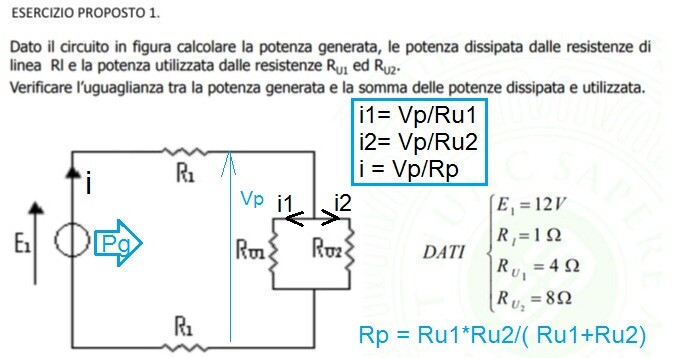

Pg = E1*i Pu = Vp*i p = 2Rl*i²
i = E1 / (2Rl + 1/(1/Ru1 +1/Ru2)) = 12 / (2*1 + 1/(1/4 +1/8)) =
18/7= ~2.57... A
Pg = E1*i = 12*18/7= 216/7 = 30.857...W
Pu = Vp*i = Rp*i² = (18/7)²/(1/4 +1/8) = 864/49 = ~17.633 W
p =2*1* (18/7)² = 648/49 =~13,224 W
verifica ---> Pg = Pu + p =864/49 + 648/49 = 216/7 W ---> ok!
