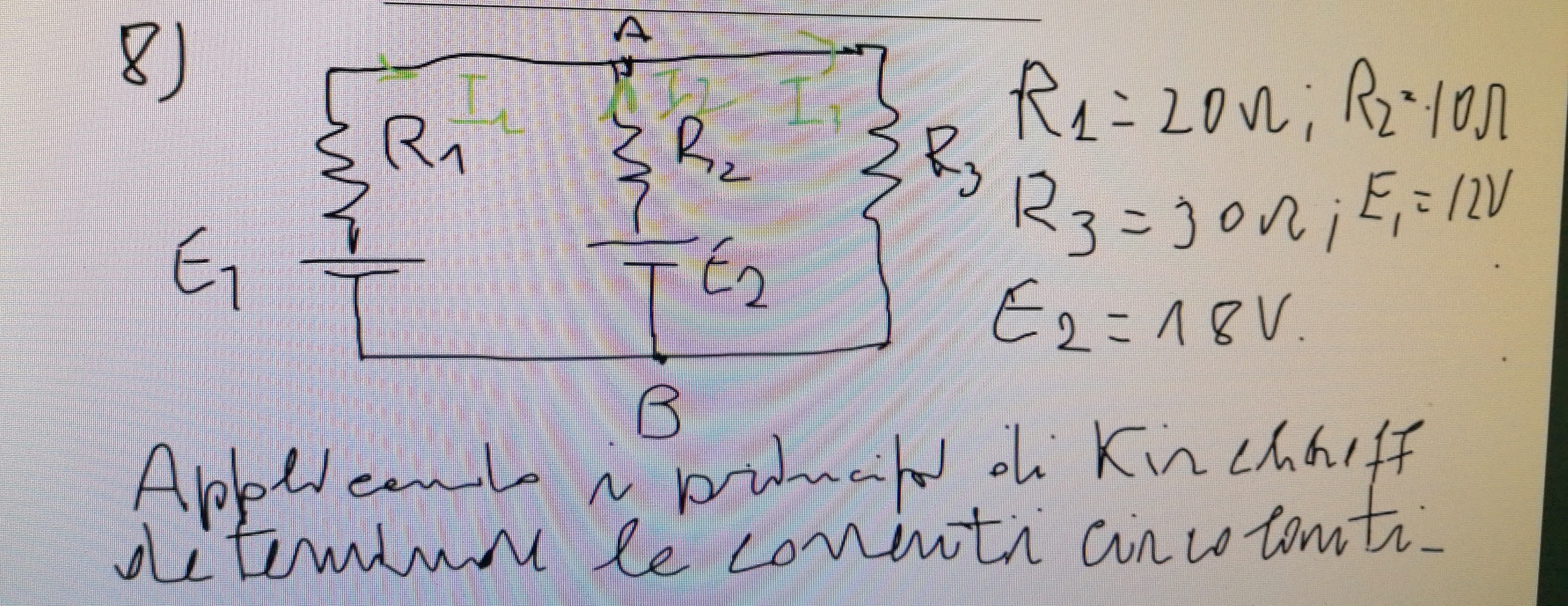

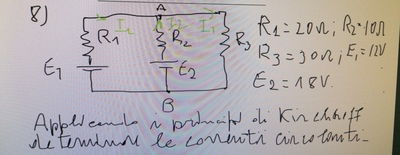

Devo determinare le correnti con questo principio. Non so se lo sapete fare ma non rosico a risolvere il sistema.
Devo determinare le correnti con questo principio. Non so se lo sapete fare ma non rosico a risolvere il sistema.
@sax35 Te lo so risolvere almeno con tre differenti metodi. Però vorrei vedere un tuo tentativo di risoluzione
il sistema è giusto. adesso prima di fare le sostituzioni metti i numeri.
Giusto un commento al titolo: non è un circuito di elettronica, è un circuito di Elettrotecnica.
@sebastiano sono arrivato qui? Puoi continuare tu se é corretto, mi serve subito perfavore.
@sax35 occhio, il "mi serve subito" è contro il regolamento del sito. Se hai una verifica io non te lo risolvo, è illegale. Ti posso dire che il sistema impostato è giusto. Metti i numeri prima delle sostituzioni e prosegui.
@sebastiano scusa ma also andando veramente di fretta, risolvo il sistema grazie.
Uso, come alternativa , la sovrapposizione degli effetti :
conduce E1 con E2 cortocircuitato :
Req1 = R1+R2//R3 = 20+10//30 = 20+300/40 = 110/4 ohm
I1' = E1/Req1 = 12*4/110 = 24/55 A up
I2' = I1'*R3/(R3+R2) = 24/55*30/40 = 18/55 A down
I3' = I1'-I2' = 6/55 A down
conduce E2 con E1 cortocircuitato :
Req2 = R2+R1//R3 = 10+20//30 = 10+600/50 = 22 ohm
I2'' = E2/Req2 = 18/22 = 9/11 A up
I1'' = I2''*R3/(R3+R1) = 9/11*30/50 = 27/55 A down
I3'' = I2''-I1'' = 45/55-27/55 = 18/55 A down
I1 = 27/55-24/55 = 3/55 A down
I2 = 45/55-18/55 = 27/55 A up
I3 = 18/55+6/55 = 24/55 A down
