Scusate in questo esercizio:

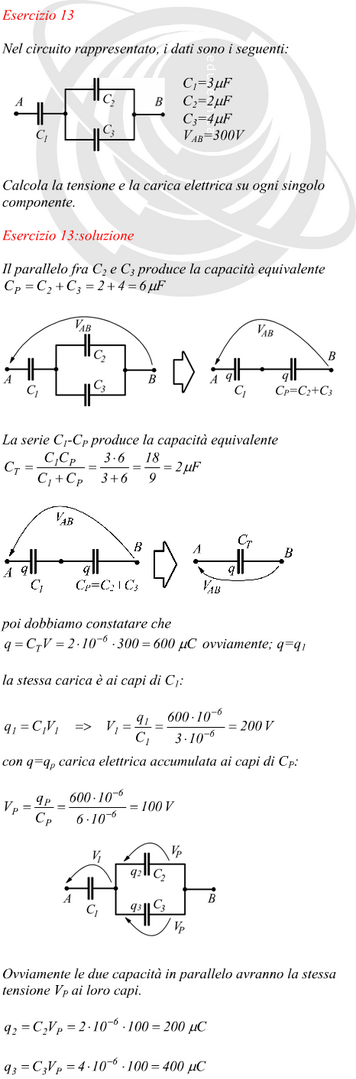

http://www.edutecnica.it/elettrotecnica/cx/13.htm
Perchè q=q1?
Poi è uguale a qP perchè q1=q è in serie giusto?
Grazie
Scusate in questo esercizio:
http://www.edutecnica.it/elettrotecnica/cx/13.htm
Perchè q=q1?
Poi è uguale a qP perchè q1=q è in serie giusto?
Grazie
Ce = C2+C3 = 2+4 = 6 μF
C1 = 3 μF
C1*V1 = Ce*V2 (stessa carica Q)
V1+V2 = 300 V
3*(300-V2) = Ce*V2
900-3V2 = 6V2
V2 = 900/9 = 100 V
V1 = 300-100 = 200 V
Q1 = C1*V1 = 3*200 = 600 μCo
Q2 = C2*V2 = 2*100 = 200 μCo
Q3 = C3*V2 = 4*100 = 400 μCo
C tot = C1//Ce = 3//6 = 3*6/(3+6) = 18/9 = 2 μF
Q = Ctot*V = 2*300 = 600 μCo = Q1 = (Q2+Q3)
$q=q_1$ semplicemente perchè ha chiamato $q$ sia la carica su $C_1$ (che è proprio $q_1$) che quella su $C_P$, le quali sono uguali in quanto $C_1$ e $C_P$ sono in serie:
sì!
... nei condensatori in serie la carica è la stessa {purchè si parta da sistema scarico!}
questo significa che le tensioni si distribuiscono con legge inversa alle rispettive capacità
