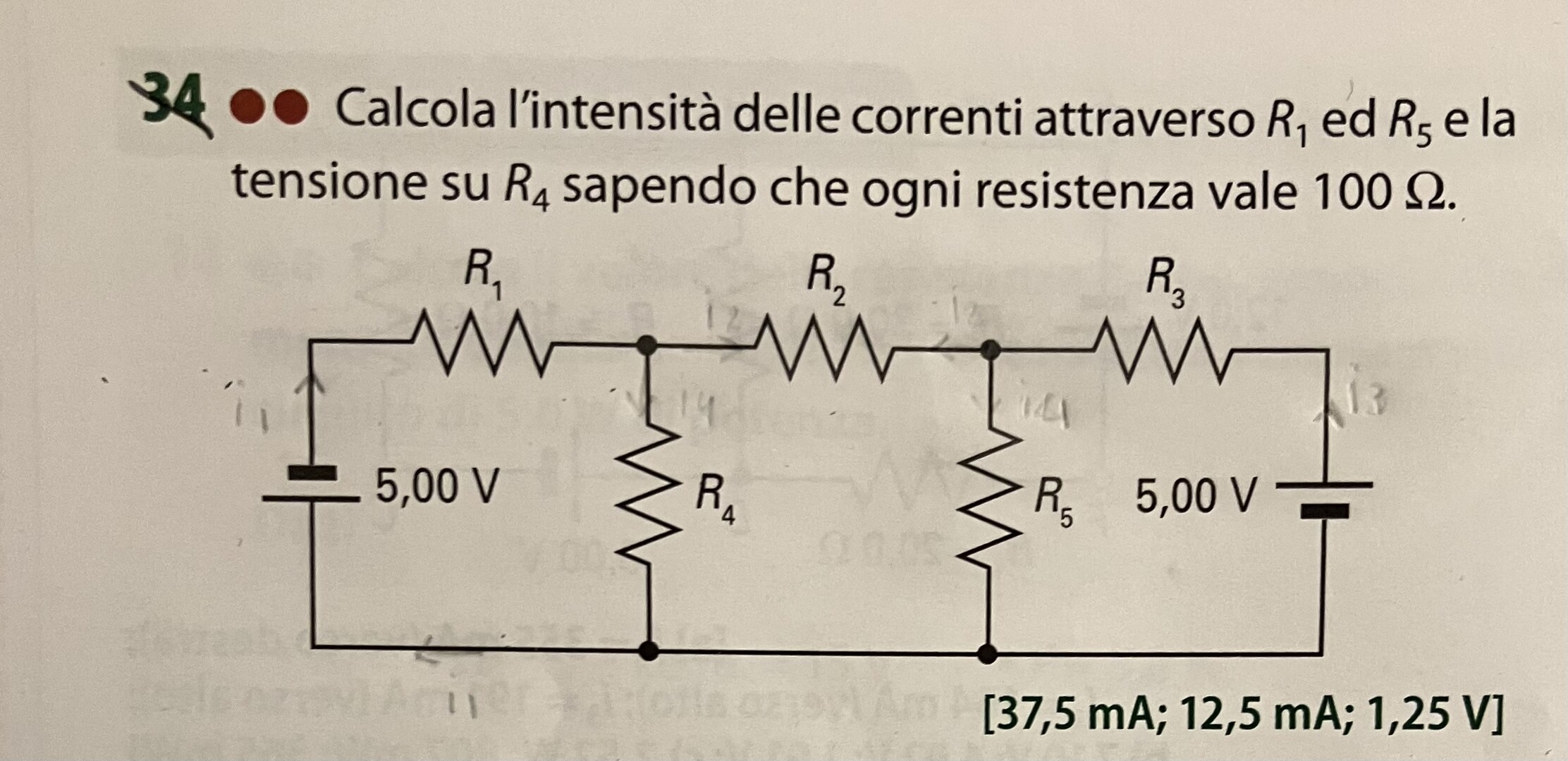

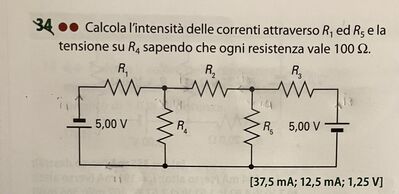

Calcola l'intensità delle correnti attraverso $R_1$ ed $R_5$ e la tensione su $R_4$ sapendo che ogni resistenza vale $100 \Omega$.
Buona sera potreste aiutarmi nello svolgimento di questo esercizio, per favore?

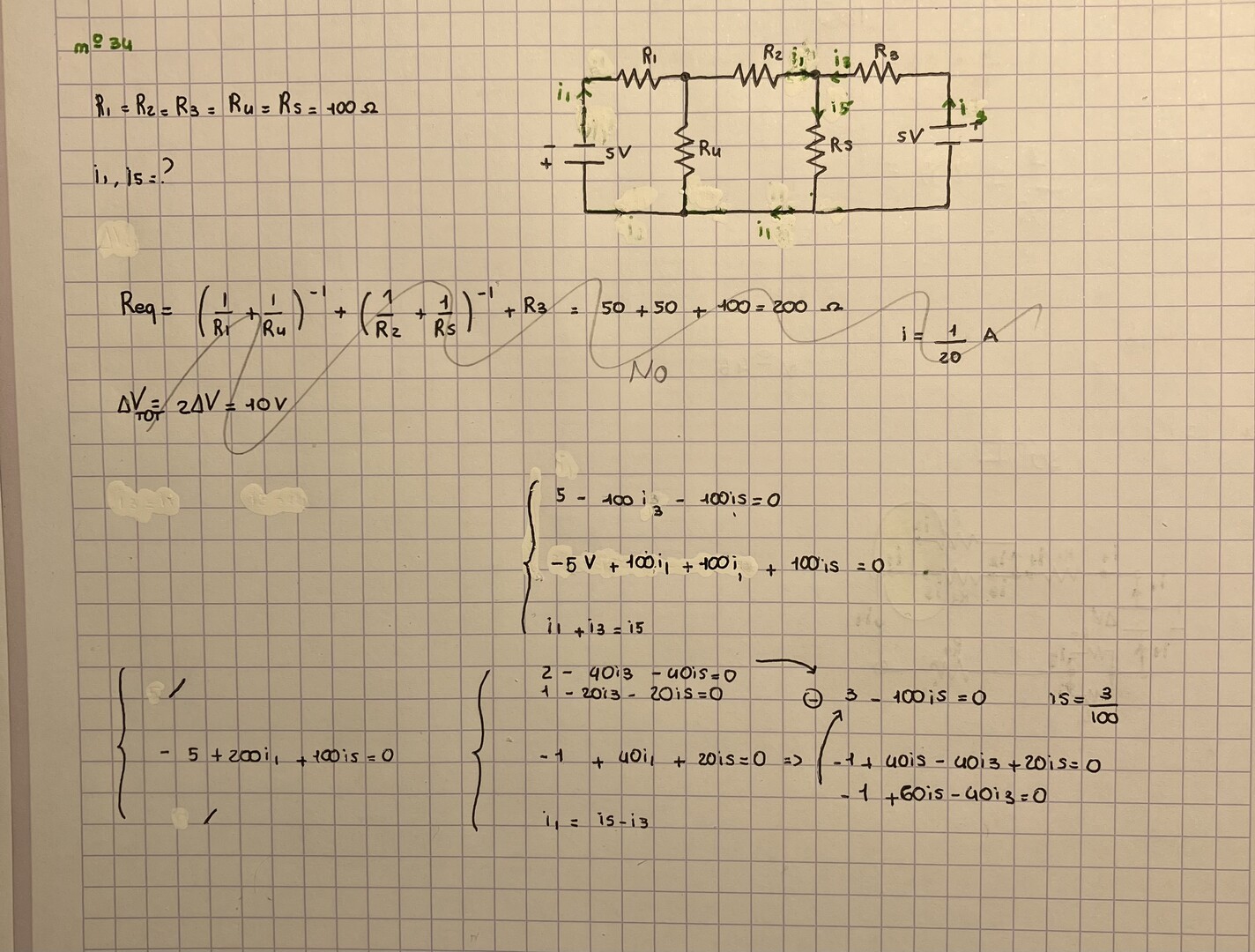

io l'avevo svolto così, però ho sbagliato
1532
punti
Livello 3
Tutt'e due i generatori sono di tensione perciò eliminarne uno vuol dire interrompere la continuità.
Eliminando quello di sinistra R1 non ha alcuna corrente e non entra nei calcoli.
Eliminando quello di destra è R3 a non entrare nei calcoli, che sono gli stessi nei due casi: la rete, salvo il verso del generatore, è simmetrica.
La corrente in R5 e la tensione su R4 sono la somma algebrica di quanto ottenuto nei due casi.
57147
punti
Genius I
@exprof Grazie mille, ho capito. Buona giornata
