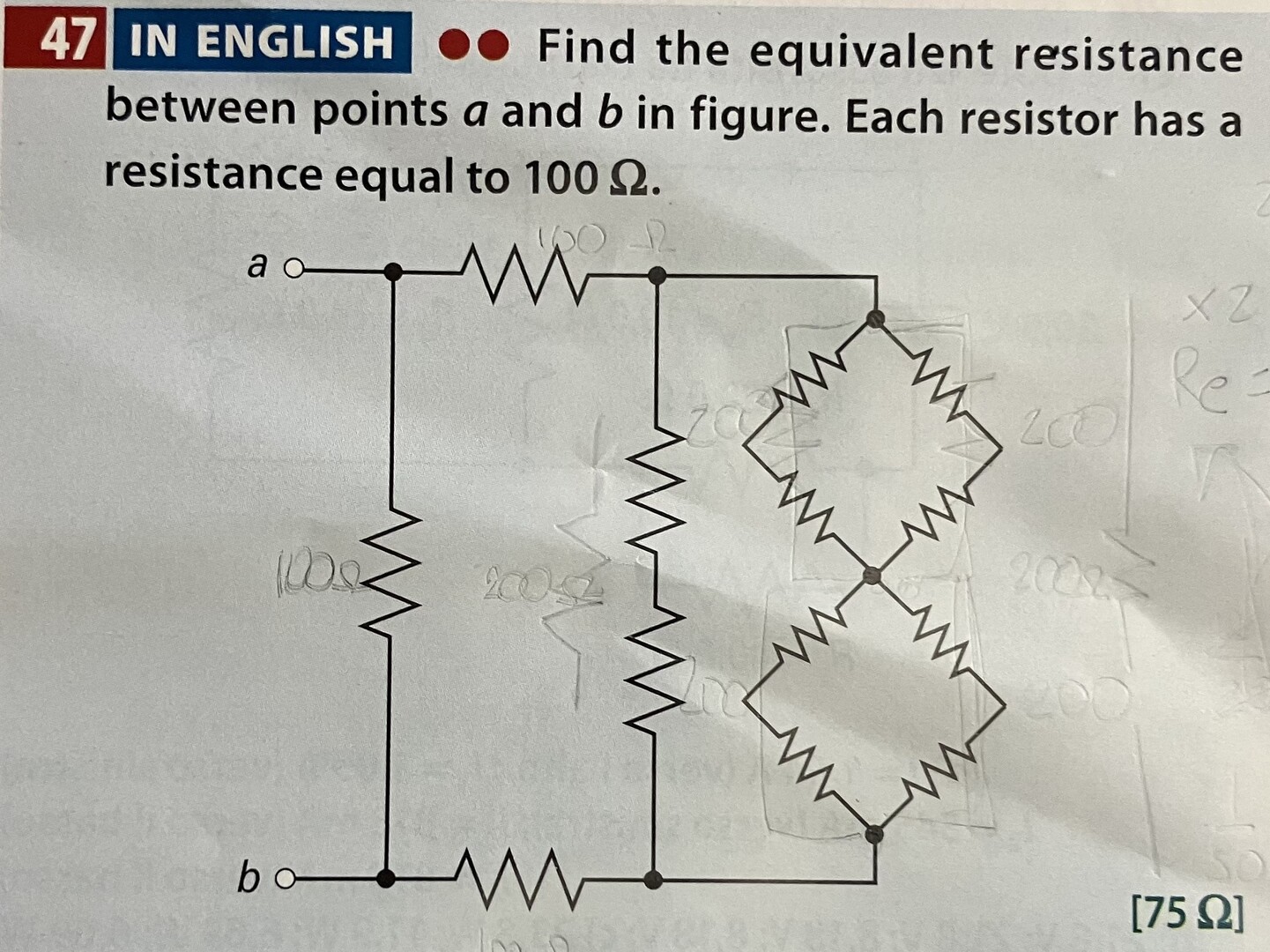

Find the equivalent resistance between points $a$ and $b$ in figure. Each resistor has a resistance equal to $100 \Omega$.
Buona sera, potreste spiegarmi come trovare la resistenza equivalente del seguente circuito sapendo che ogni resistenza/resistore vale 100 ohm, per favore? Inoltre l'ordine con cui sommo le resistenze deve seguire il verso della maglia scelta o posso sommarli a piacimento, per favore?
1559
punti
Livello 3
Parti da destra
serie di due paralleli di due serie
100 + 100 = 200
200//200 = 100
100 + 100 = 200
in parallelo con 100 + 100
200//200 = 100
In serie con altre due da 100
100 + 100 + 100 = 300
infine parallelo con 100
(300*100)/(300 + 100) = 30000/400 = 300/4 = 75
45530
punti
Livello 7
@eidosm Grazie mille, quindi se ci fosse stato stato un generatore in corrispondenza di (a) sarei comunque potuto partire da destra o c'è un punto di inzio, svolgimento e fine vincolante, per favore?
Si parte dall'estremità opposta rispetto a quella in cui c'é il ramo dal quale si vuole vedere la resistenza equivalente
@eidosm ok, grazie mille🙏🏻.
