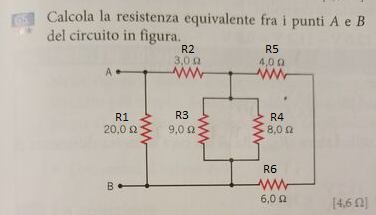

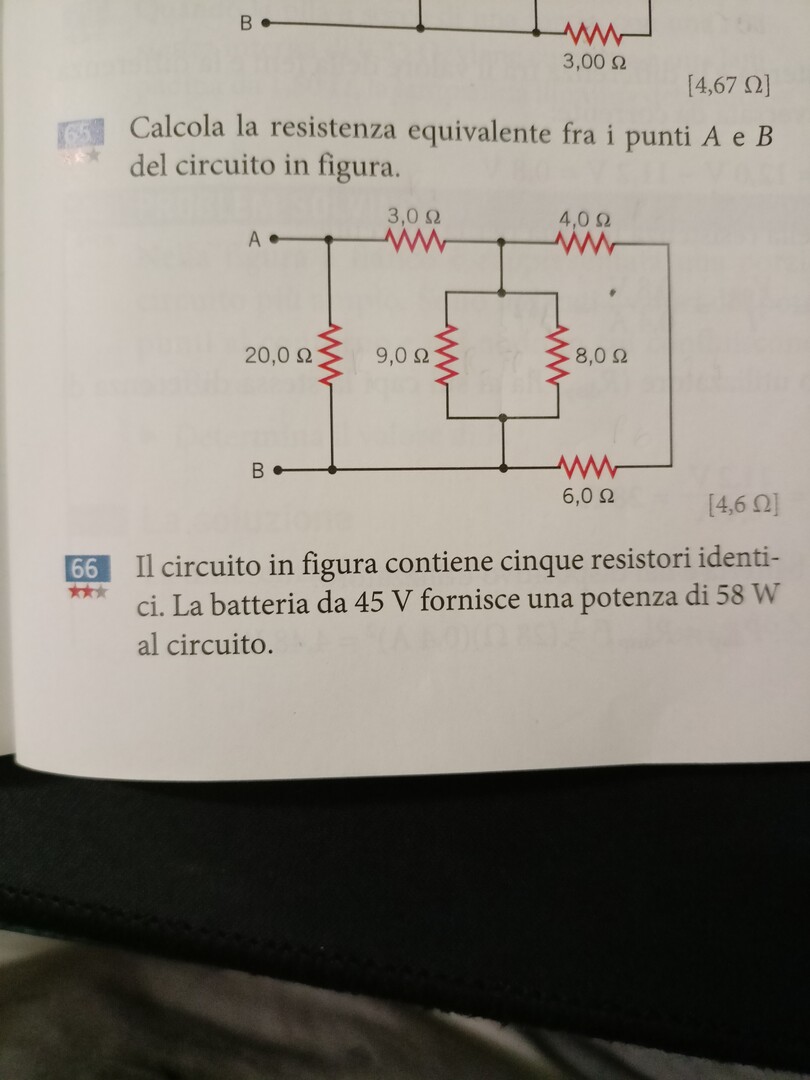

Numero 65. Calcola la resistenza equivalente fra i punti A e B del circuito in figura.
Numero 65. Calcola la resistenza equivalente fra i punti A e B del circuito in figura.
🥎🥎🥎
R34 = R3//R4 = 72/17 ohm
R56 = R5+R6 = 4+6 = 10 ohm
R3456 = R34//R56 = 72/17*10 / (72/17+10) = 2,975 ohm
R23456 = R2+R3456 = 3+2,975 = 5,975 ohm
Rab = R1//R23456 = 5,975*20/25,975 = 4,600 ohm
