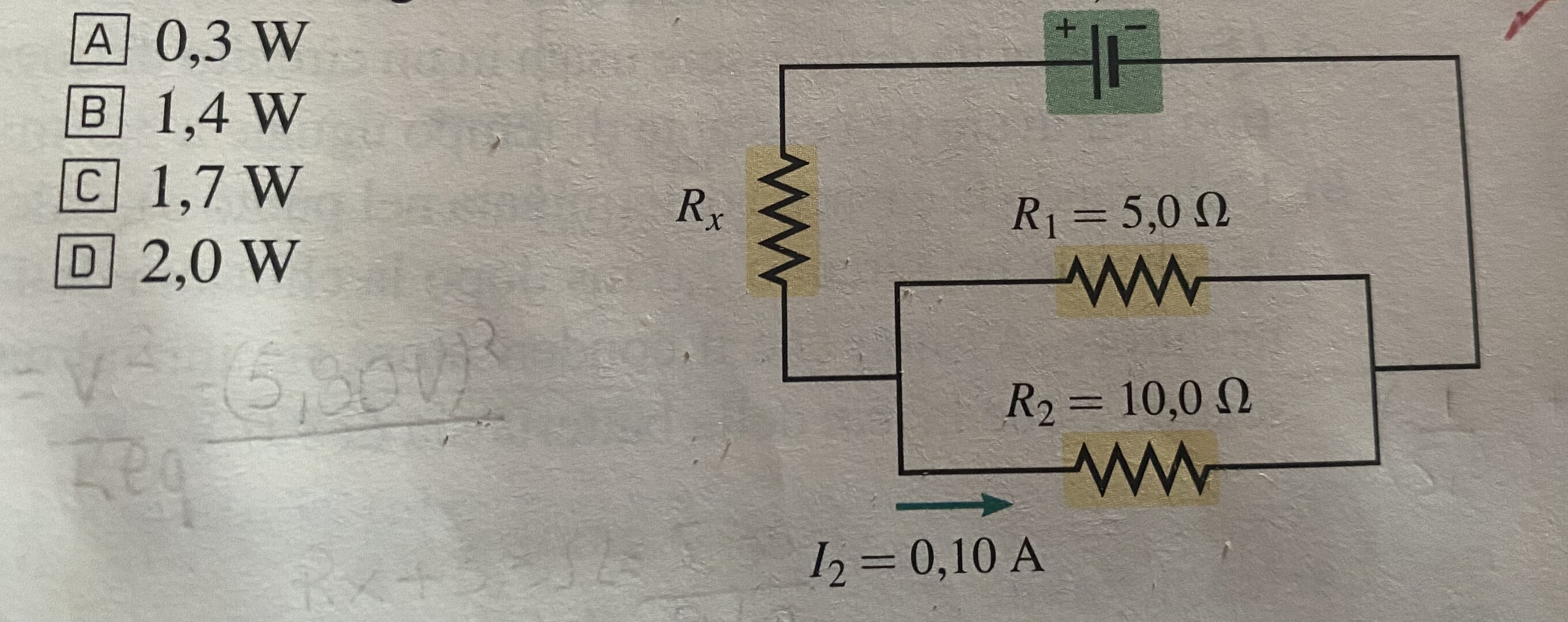

Quale potenza è dissipata nella resistenza incognita Rx del circuito in figura?
Quale potenza è dissipata nella resistenza incognita Rx del circuito in figura?
i2 = 0,10 A;
V2 = R2 * i2 = 10,0 * 0,10 = 1 Volt;
V1 = 1 Volt; (le resistenze in parallelo hanno la stessa differenza di potenziale;
V parallelo = V1 = V2 = 1 Volt
i1 = V1 / R1 = 1/5 = 0,20 A; (i1 = 2 * i2);
i = i1 + i2 = 0,10 + 1,20 = 0,30 A;
in Rx circola i = 0,30 A.
Px = Vx * i
Vx = Rx * i
Mi manca la d.d.p del generatore.
E = Vp + Vx;
Vx = E - 1.
Metti una figura decente, dove si vede la fem del generatore
Vp = V2 = V1 = o.1*10 = 1 V
ix = Vp/(R2*R1/(R1+R2)) = 1 / (10/3) = 0.3 A
Px =Vx * ix Rx * ix² = ?
senza E = Vp + Vx {fem della batteria...} non si può determinare Vx

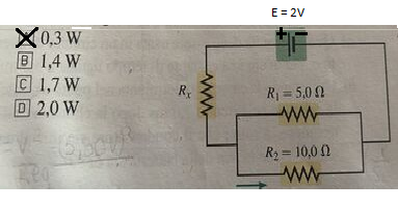

Quale potenza Px è dissipata nella resistenza incognita Rx del circuito in figura?
I2 = 0,1 A
I1 = I2*2 = 0,2A
I = I1+I2 = 0,1+0,2 = 0,3 A
Px = Rx*I^2 = 0,09Rx

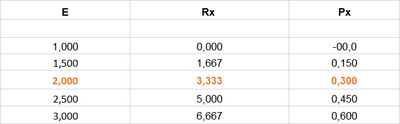

la tabella sottostante mostra come una f.e.m. E = 2V dia luogo ad una resistenza Rx = 3,(3) ohm ed una potenza Px dissipata di 0,300 watt
