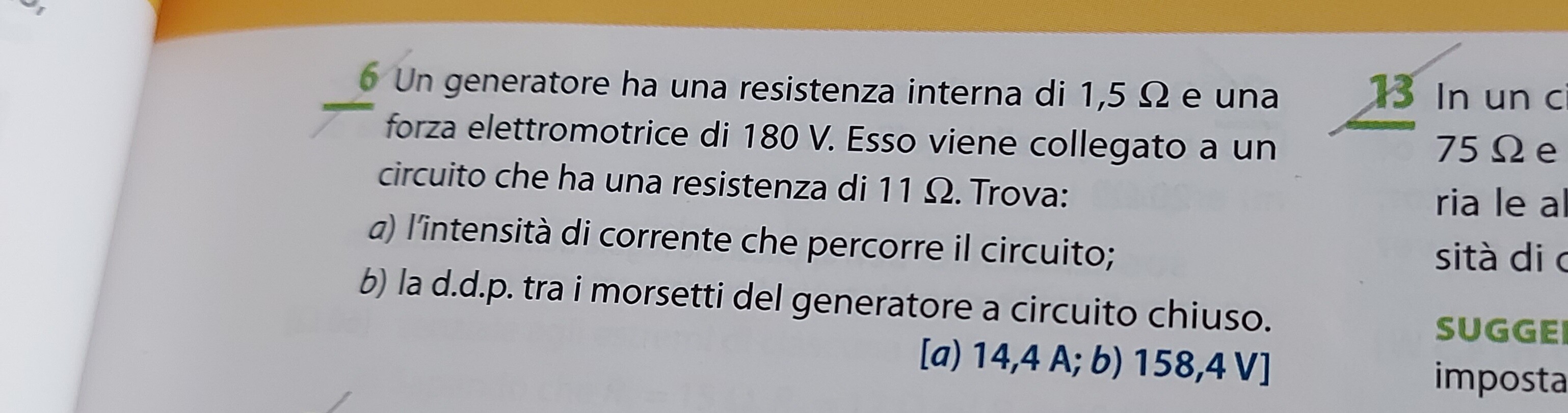

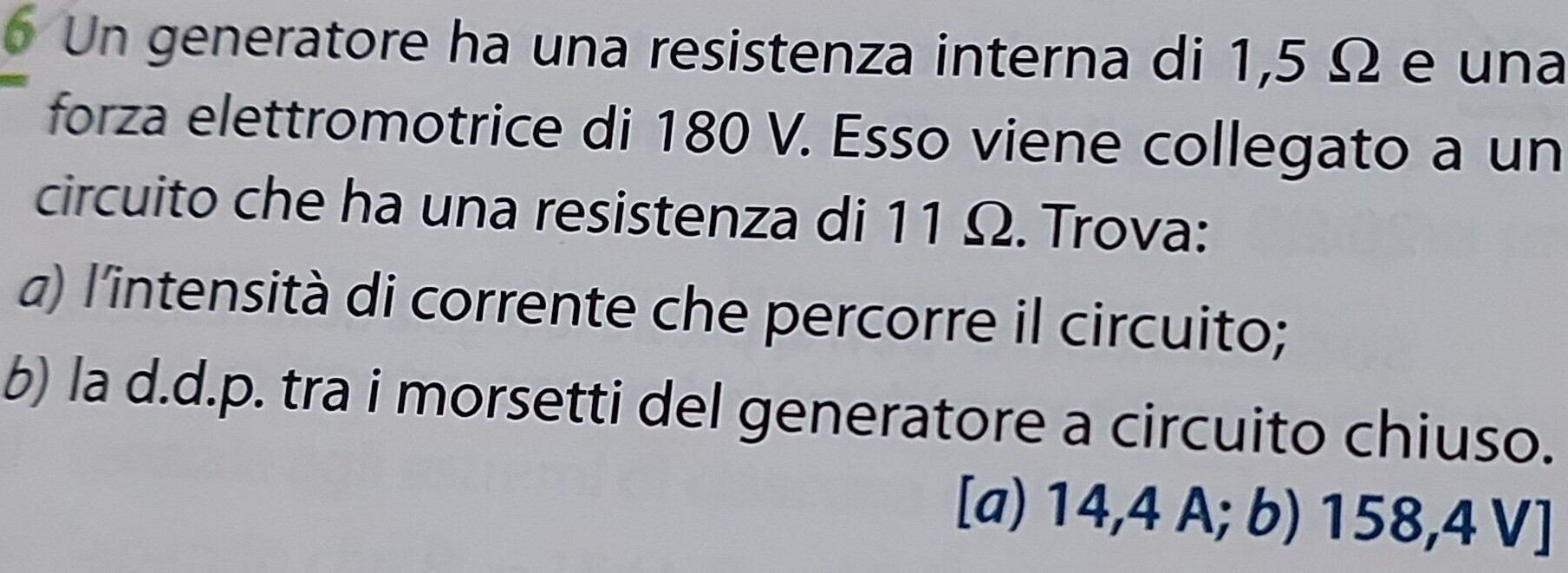

Un generatore ha una resistenza interna di $1,5 \Omega$ e una forza elettromotrice di $180 \mathrm{~V}$. Esso viene collegato a un circuito che ha una resistenza di $11 \Omega$. Trova:
a) l'íntensità di corrente che percorre il circuito;
b) la d.d.p. tra i morsetti del generatore a circuito chiuso.
[a) $14,4 \mathrm{~A} ;$ b) $158,4 \mathrm{~V}$ ]
Come si risolve?
31
punti
Livello 0
Rt = ri*R
I = E/Rt = 180/(11+1,5) = 14,40 A
V = E-ri*I = 180-14,4*1,5 = 158,4 V
V = R*I = 11*14,5 = 158,4 V
114116
punti
Genius II
a) I = V/(R+r) = 180/12.5 A = 14.4 A
b) Vo = V - rI = (180 - 1.5*14.4) V = 158.4 V
47846
punti
Livello 7

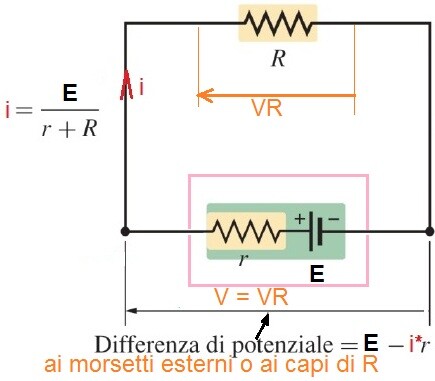

i = E / (r +R) = 180 /(1.5+11) = 14.4 A
Vr = r*i = 1.5*14.4 = 21.6 V ---> caduta interna
VR = R*i = 11*14.4 = 158.4 V
verifica:
E = V + Vr = VR + Vr = 158.4 +21.6 = 180 V
