Buongiorno, potreste aiutarmi a risolvere il problema n.37, per favore?
Grazie

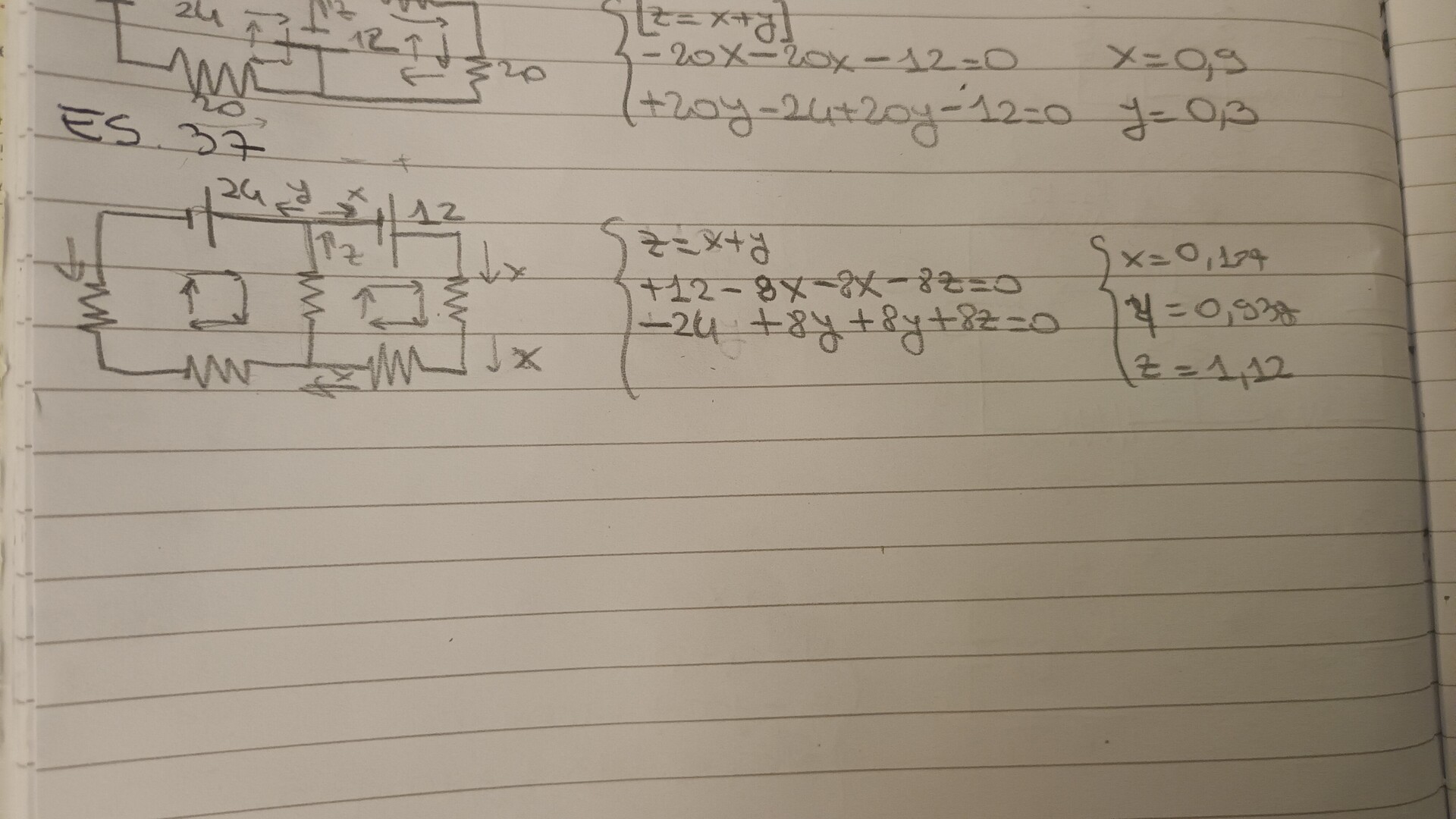

Io ho provato a risolvere, ma le I sono sbagliate e non mi viene, non capisco l'errore
Buongiorno, potreste aiutarmi a risolvere il problema n.37, per favore?
Grazie
Io ho provato a risolvere, ma le I sono sbagliate e non mi viene, non capisco l'errore

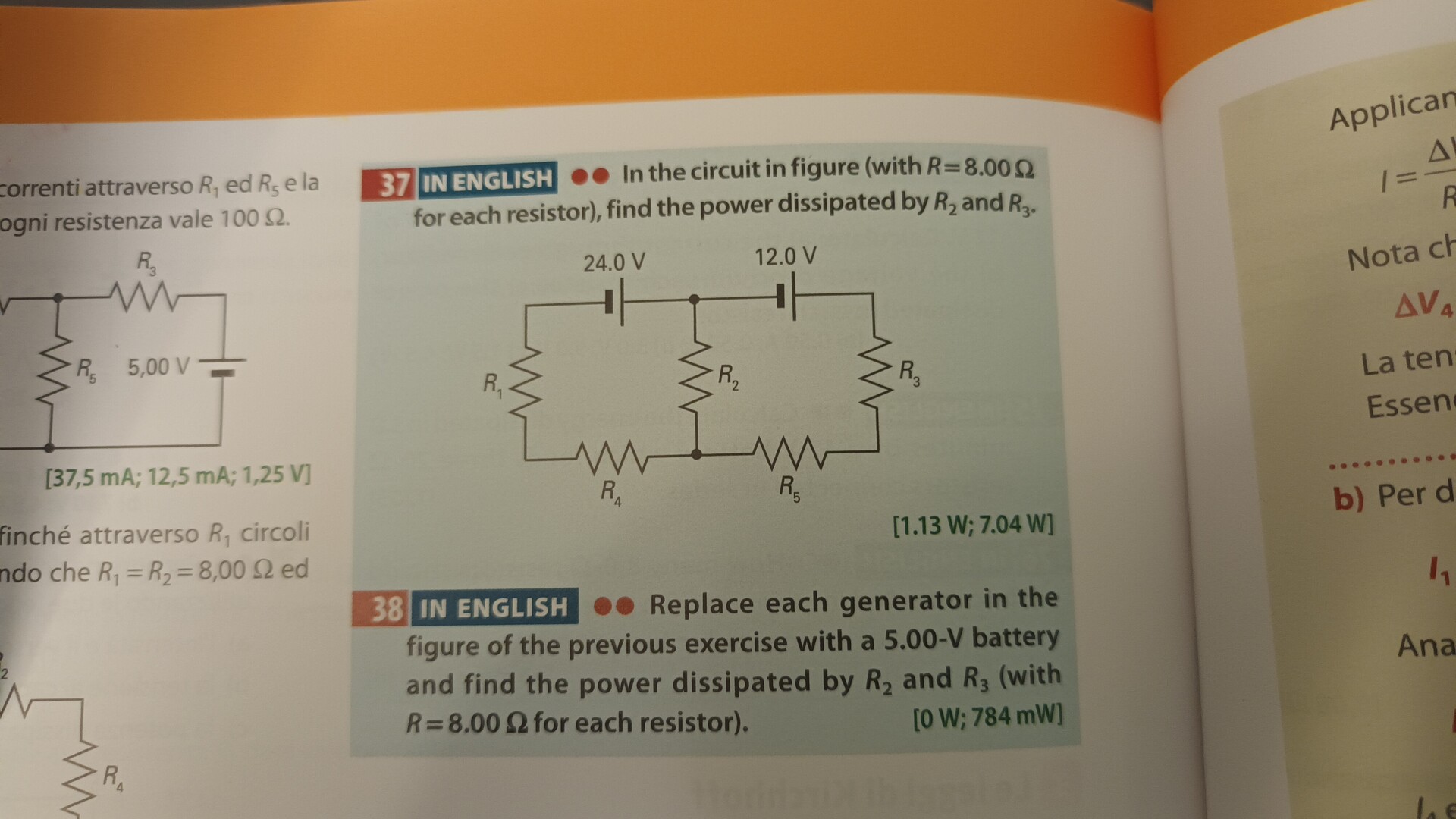

Accorpando le resistenze R1 e R4 (16 ohm) e R4 e R5 e chiamando R1 e R3 le loro serie
ottieni
{ I1 = I2 + I3
{ 24 - 16 I1 - 8 I2 = 0
{ 12 - 16 I3 + 8 I2 = 0
e quindi
I1 = I2 + I3
2I1 + I2 = 3
2I2 - 4 I3 = - 3
2 I2 + 2 I3 + I2 = 3
2 I2 - 4 I3 = - 3
Sommando
5 I2 - 2 I3 = 0
I3 = 5/2 I2
E quindi 2 I2 - 4 * 5/2 I2 = -3
- 8 I2 = -3 => I2 = 3/8 e I3 = 5/2 * 3/8 = 15/16
Dunque
P2 = R2 I2^2 = 8 * 3^2/8^2 = 9/8 W = 1.125 W
P3 = 1/2 R3 I3^2 = 1/2 16 * 225/256 W = 225/32 W = 7.031 W
Il fattore 1/2 proviene dal fatto che voglio la potenza solo sulla resistenza originaria
e non su tutta la serie percorsa da I3.
conduce V24
Req = 16+8//16 = 16+8*16/24 = 16+16/3 = 64/3 di ohm
I'1 = 24*3/64 = 9/8 di A
I'2 = 9/8*16/24 = 0,75 A
I'3 = 9/8*8/24 = 9/24 di A
conduce V12
Req = 64/3 di ohm
I''3 = 12*3/64 = 9/16 di A
I''2 = 9/16*16/24 = 9/24 di A
I2 = I'2-I''2 = 0,75-9/24 = 0,375 A ; P2 = 8*0,375^2 = 1,125 watt
I3 = I'3+I''3 = 9/24+9/16 = 0,9375 A ; P3 = 8*0,9375^2 = 7,0313 watt
