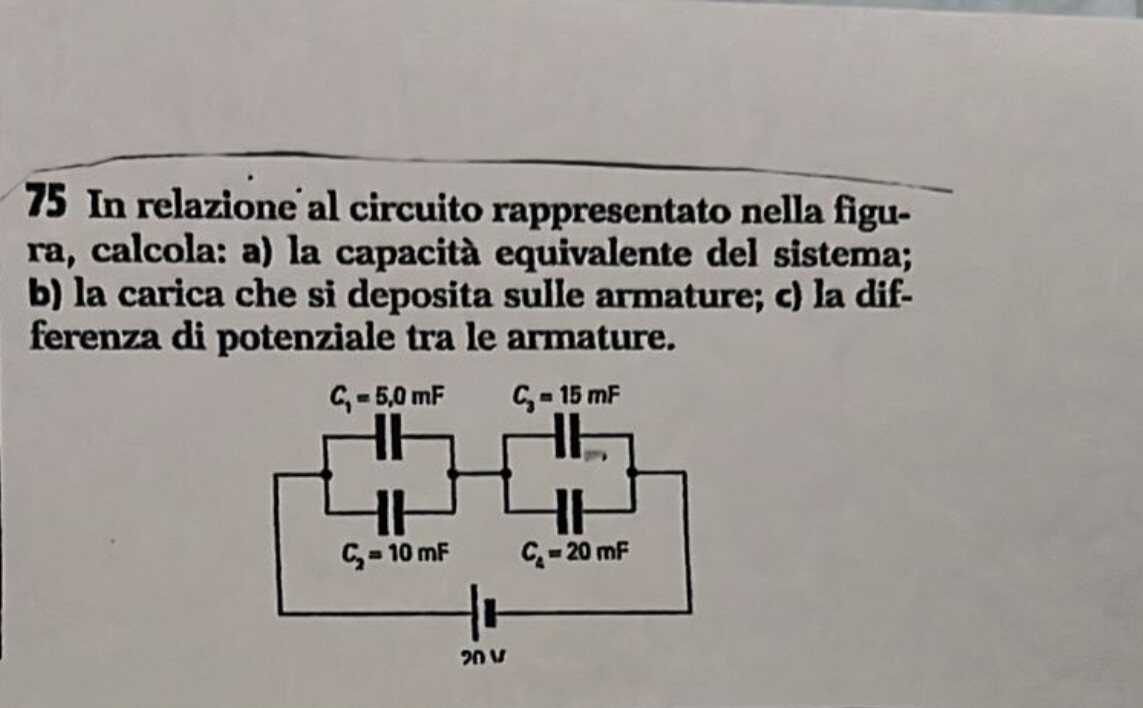

In relazione al circuito rappresentato nella figura, calcola: a) la capacità equivalente del sistema; b) la carica che si deposita sulle armature; c) la differenza di potenziale tra le armature.
Buongiorno
wlc può aiutarmi? Grazie!
In relazione al circuito rappresentato nella figura, calcola: a) la capacità equivalente del sistema; b) la carica che si deposita sulle armature; c) la differenza di potenziale tra le armature.
Buongiorno
wlc può aiutarmi? Grazie!
13
punti
Livello 0
C12 = C1+C2 = 5+10 = 15 mF
C34 = 15+20 = 35 mF
Ceq = C12 // C34 = 15*35/(15+35) = 525/50 = 10,5 mF
Q = V*Ceq = 10,5*20 = 210 mCo
V1 = V2 = V*(C34/(C34+C12) = 20*35/50 = 14,0 V
V3 = V4 = V-V1 = 20-14 = 6,0 V
Q1 = V1*C1 = 14*5 = 70 mCo
Q2 = V2*C2 = 14*10 = 140 mCo
Q3 = V3*C3 = 15*6 = 90 mCo
Q4 = V4*C4 = 20*6 = 120 mCo
113700
punti
Genius II
@remanzini_rinaldo grazie!
ti fornisco una traccia su come partire.
$C_1$ e $C_2$ sono in parallelo e fanno $C_{12}=15 mF$
$C_3$ e $C_4$ sono in parallelo e fanno $C_{34}=35 mF$
$C_{12}$ e $C_{34}$ sono in serie.
Adesso vai avanti tu.
16704
punti
Livello 9
@sebastiano grazie mille
