Circuiti

Question

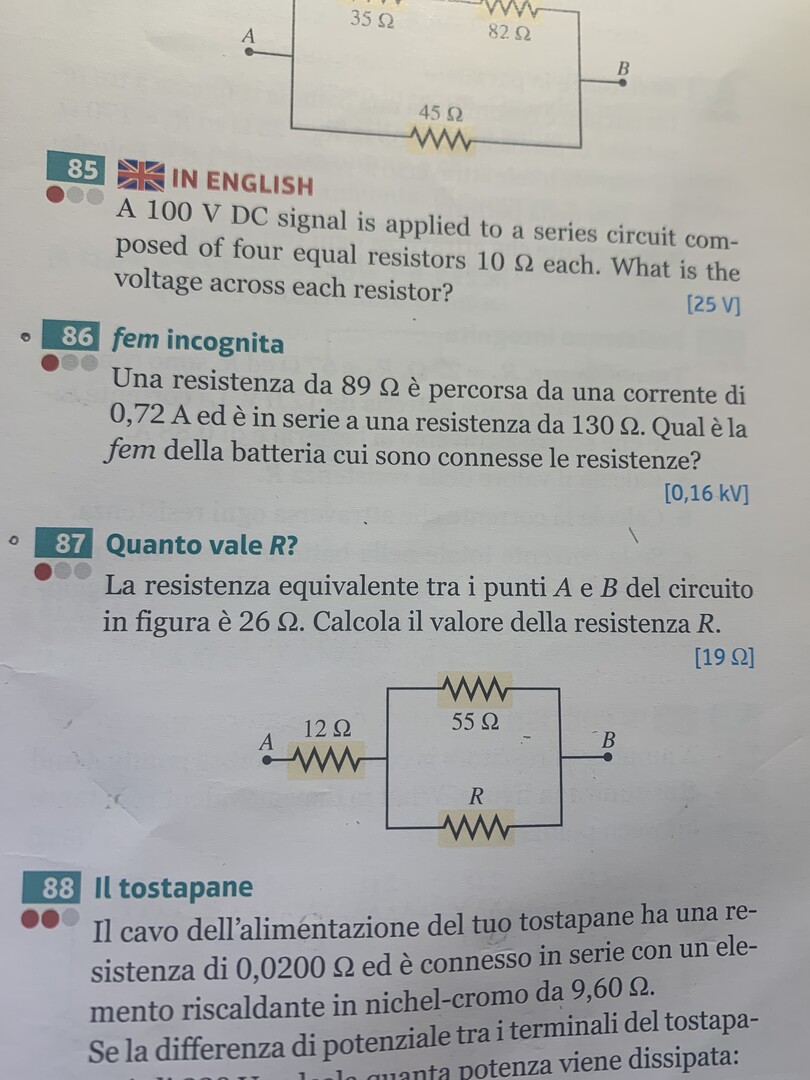

85A $100 V DC signal is applied to a series circuit composed of four equal resistors $10  Omega each. What is the voltage across each resistor?$[25 V]$ 86 fem incognitaUna resistenza da $89  Omega è percorsa da una corrente di $0,72 A ed è in serie a una resistenza da $130  Omega . Qual è la fem della batteria cui sono connesse le resistenze?$[0,16 kV]$ 87 Quanto vale R ?La resistenza equivalente tra i punti A e B del circuito in figura è $26  Omega . Calcola il valore della resistenza R.[19  Omega ]$ 88 Il tostapaneIl cavo dell'alimentazione del tuo tostapane ha una resistenza di $0,0200  Omega ed è connesso in serie con un elemento riscaldante in nichel-cromo da $9,60  Omega .Se la differenza di potenziale tra i terminali del tostapane fosse diversa, quanta potenza viene dissipata. [attach]46447[/attach] Potreste aiutarmi a risolvere ed 86e 87 ?

remanzini_rinaldo · Accepted Answer

88

I = 100/(9,6+0,2) = 10,20 A

potenza dissipata nel cavo Pc = Rc*I^2 = 0,2*10,2^2 = 20,8 watt

potenza dissipata nel tostapane Pt = Rt*I^2 = 9,6*10,2^2 = 1.000 watt

Se V fosse diversa da 100 V , sostituisci 100 con il vero valore e ricalcola il tutto 😉

remanzini_rinaldo

(@remanzini_rinaldo)

113403 punti

livello:

Genius II

30802 Risposte
14 5550 11380

11/05/2023 20:07

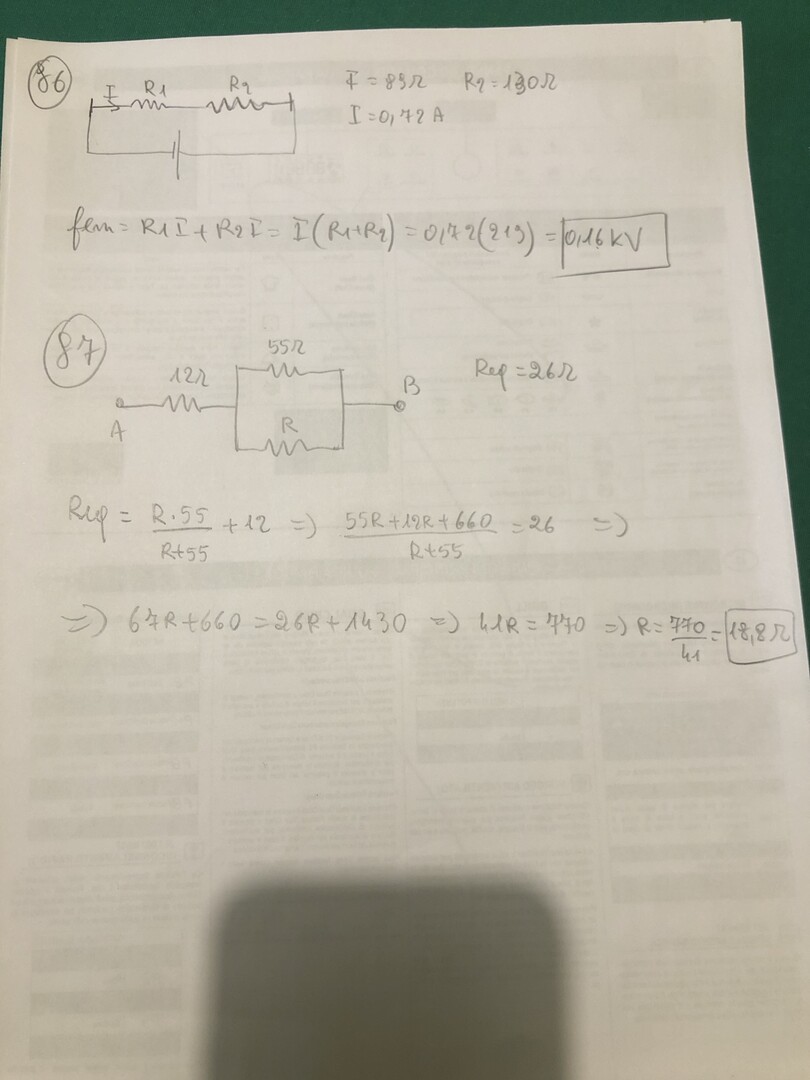

marus76 · Answer

[attach]46449[/attach]

mg · Answer

no 86)

resistenze in serie; R equivalente:

Re = R1 + R2 = 89 + 130 = 219 Ohm;

la corrente i = 0,72 A; che circola è la stessa in entrambe le resistenze;

V = Re * i;

V = 219 * 0,72 = 158 Volt = 0,158 * 10^3 V = 0,16 kV; (arrotondato).

no 87)

Re = 26 Ohm;

Re = 12 + R parallelo;

1/ (R parallelo) = (1/55 + 1/R);

1 / (R parallelo) = ( R + 55) / (55 * R);

R parallelo = 55 * R / (R + 55);

12 + 55 * R / (R + 55) = 26 Ohm;

55 * R / (R + 55) = 26 - 12;

55 * R / (R + 55) = 14;

55 R = 14 * (R + 55);

55 R - 14 R = 770;

41 R = 770;

R = 770 / 41 = 18,8 Ohm = 19 Ohm; (circa).

Ricorda: Uno alla volta per regolamento!

Ciao @carlottapuzzotta

mg

(@mg)

73909 punti

livello:

Genius II

10491 Risposte
5 4706 1515

11/05/2023 19:48

remanzini_rinaldo · Answer

85 Rt = R*4 = 10*4 = 40 ohm  V1 = V2 = V3 = V4 = V*R/Rt = 100*10/40 = 25 V
