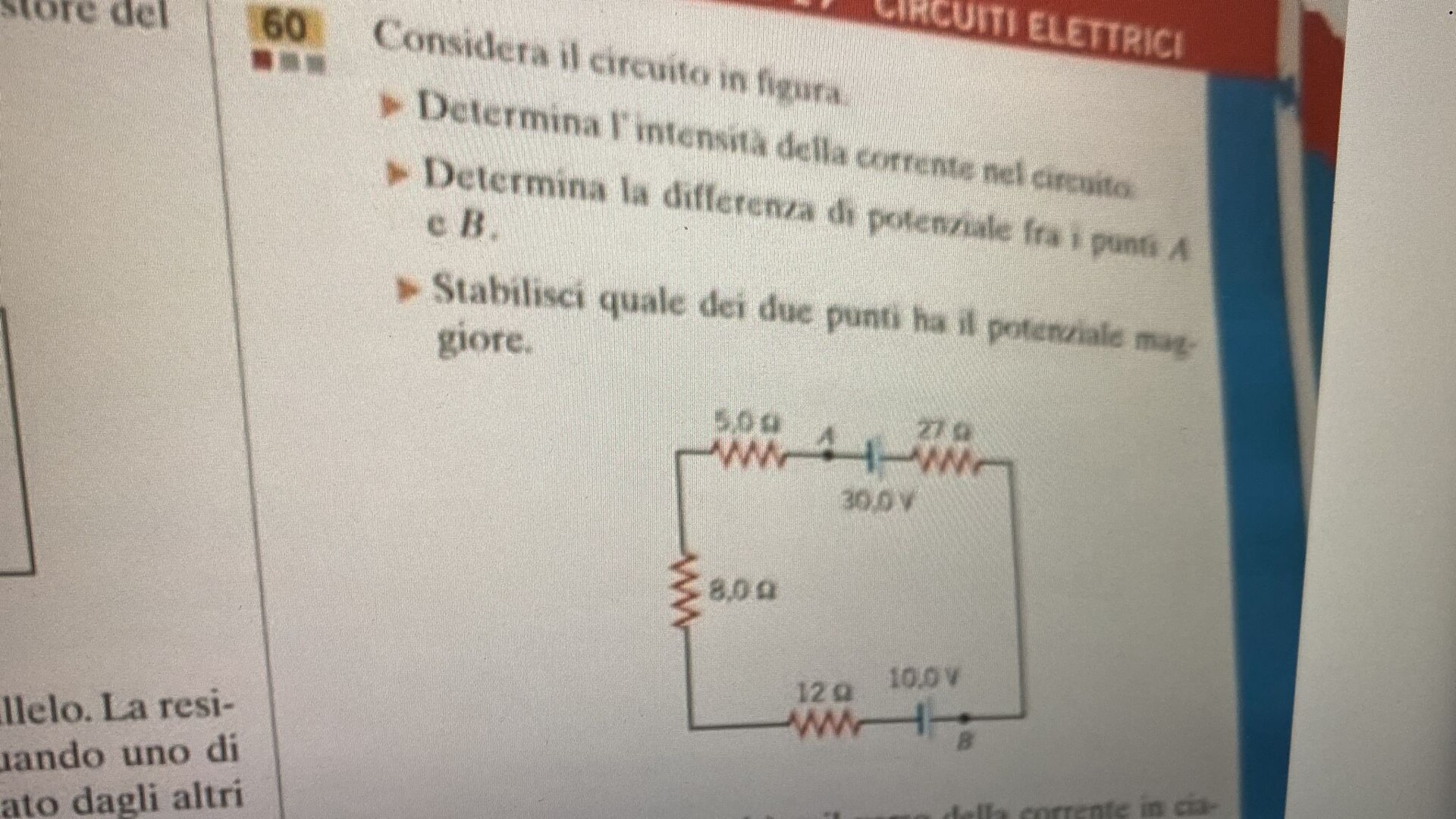

Considera il circuito in figura
Determinare l'intensità della corrente nel circuito
- Determina la differenza di potenziale fra i punti a e $B$.
- Stabilisci quale dei due punti ha il potenziale maggiore.
Considera il circuito in figura
Determinare l'intensità della corrente nel circuito
- Determina la differenza di potenziale fra i punti a e $B$.
- Stabilisci quale dei due punti ha il potenziale maggiore.
Per la legge delle maglie, partendo dal punto A, percorrendo il circuito in senso orario e facendo attenzione al segno delle due batterie abbiamo:
$+30V - 27\Omega I -10V -12\Omega I -8\Omega I -5\Omega I = 0$
da cui
$ 52 \Omega I = 20$
$ I = 0.38 A$
La differenza di potenziale tra A e B è :
$ \Delta V_{BA} = +30V -27\Omega *I = +30 -27*0.38 = 19.74 V$
con B punto a potenziale maggiore di A
Noemi
I = ΔV/Rt = (30-10)/52 = 5/13 di A
Vab = 0-(30-27*5/13) = -19,6 V
il potenziale di B è > di A
