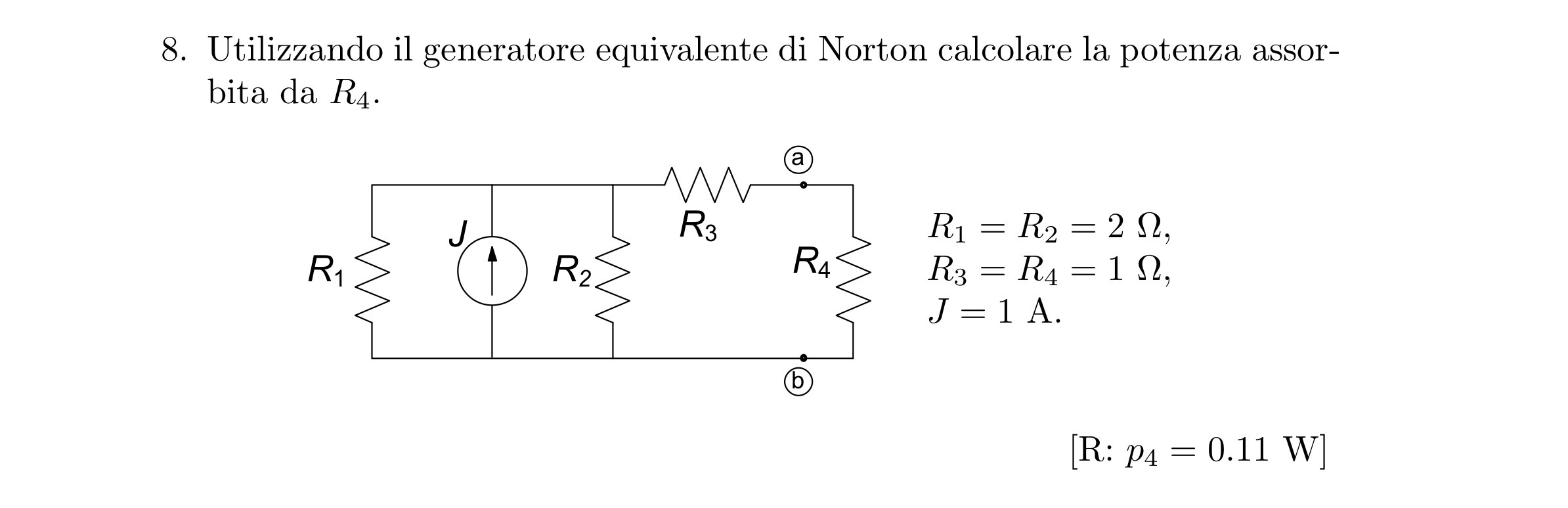

Utilizzando il generatore equivalente di Norton calcolare la potenza assorbita da R4.
Utilizzando il generatore equivalente di Norton calcolare la potenza assorbita da R4.
@mariobassi ...ribadisco quanto già dettoti, vale a dire che il problema è banale e si risolve a mente senza ricorrere a Norton
@nik ho provato a leggere e risolvere l esercizio cn la sua spiegazione ma non mi sono chiare certa cose. potrebbe dirmi da dove nasce quel rapporto e magari un riassunto superficiale di quanto ha scritto
scusi mi rendo conto che sn inopportuno ma sto perdendo la testa dietro elettrotecnica
la corrente nella R3 è la Jn=icc ...

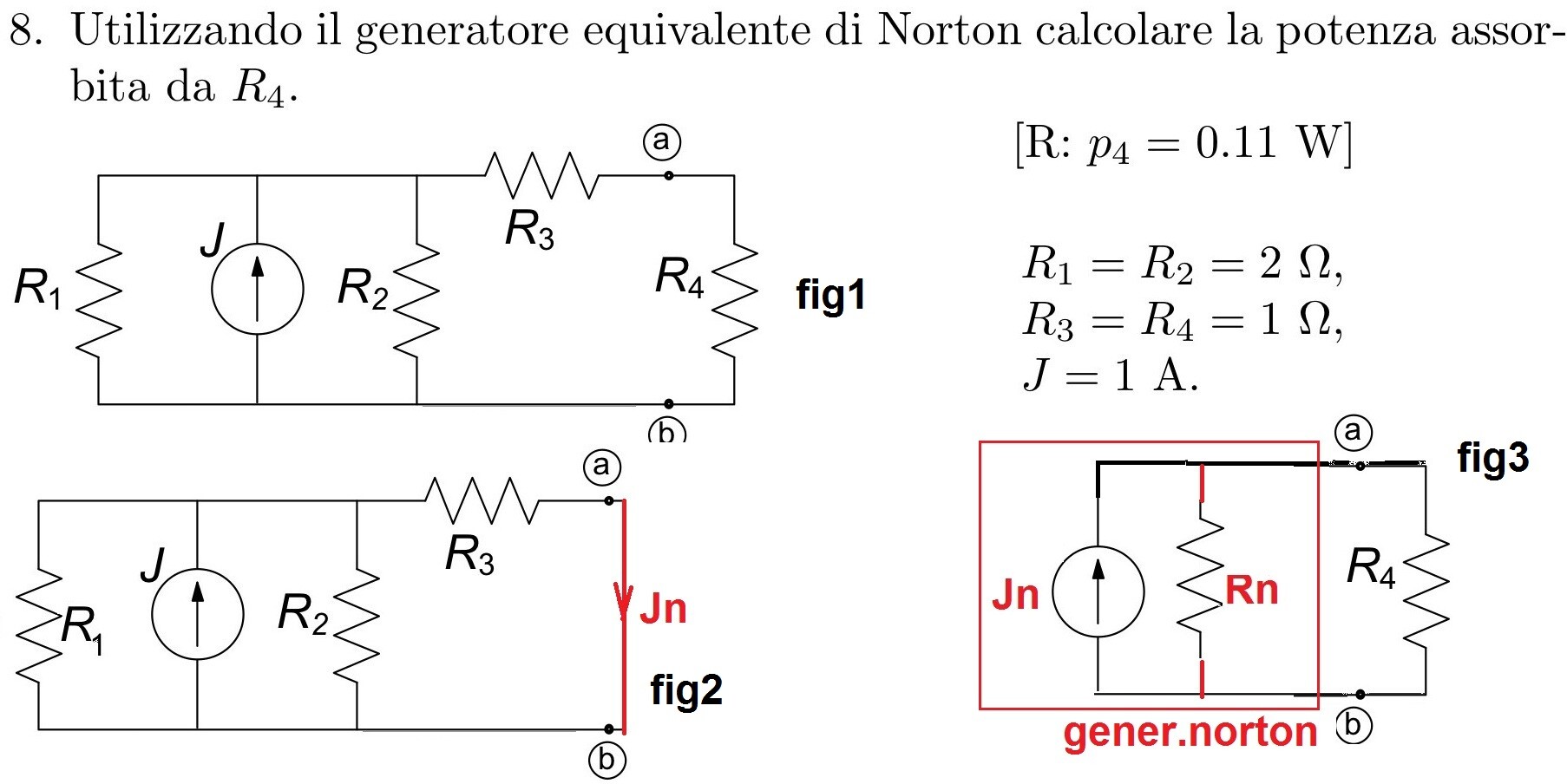

...partitore di corrente per trovare Jn {vedi fig.2 in corto e ricorda che nel parallelo la corr.di un ramo sta alle altre , compresa la totale, come le conduttanze relative o inversamente alle resistenze relative}
Jn /J =(1/(1/R1+1/R2 +1/R3))/R3 ---> Jn = J(1/(1/R1+1/R2 +1/R3))/R3= 1*1/(2) /1= 0.5 A
R1//R2 + R3 = Rth= Rn =2 ohm
partitore di corrente per trovare i4 {vedi fig.3 gen.norton}
i4/Jn = (1/Rn+1/R4)^-1/R4 = 2/3 ---> i4 = 0.5*2/3 = 1/3 A
P4 = R4*i4² = 1*1/3² = 0.(1) W
......................

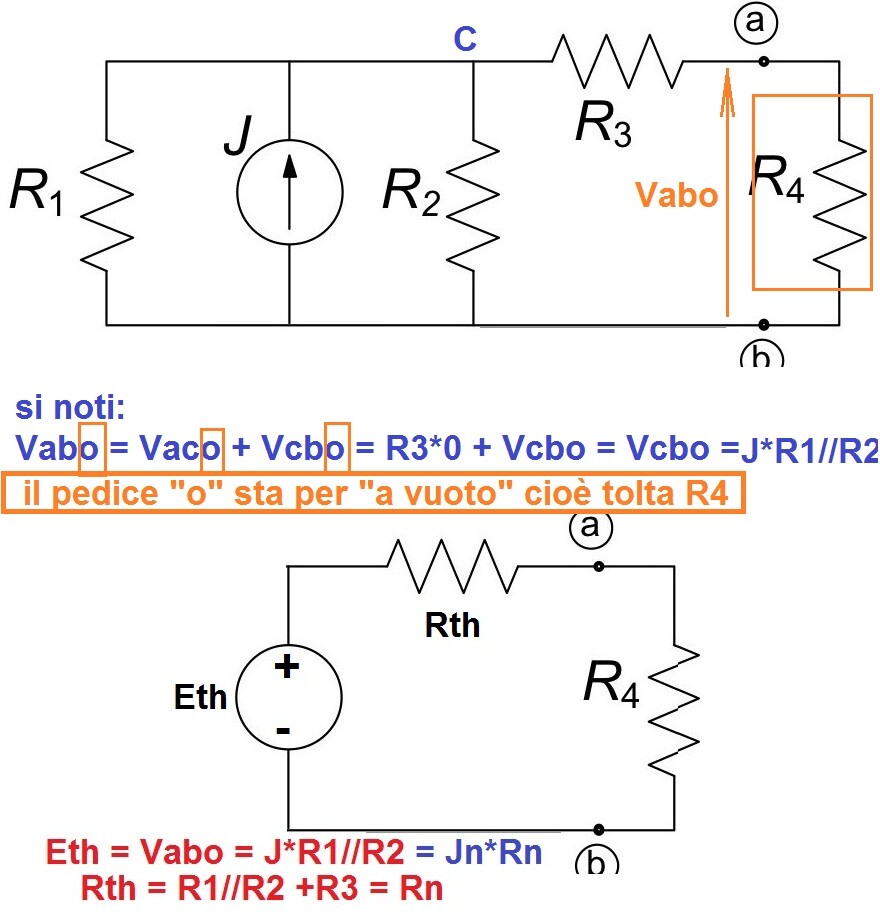

verifica con Thev
Eth = J*(R1//R2) = 1*2/2 = 1 V
i4 = Eth/(Rth + R4) = 1/(2+1) = 1/3
P4 = R4*i4² = 1*1/3² = 0.(1) W
...........................
***
per inciso,
quando feci l'esame di elettrotecnica, vengo dal classico, mi erano ignoti sia THEVENIN che NORTON!!!
... eppure li usavo!!!
conoscevo infatti il th del gen.equiv. citato.
