buongiorno potete aiutarmi con questo problema di elettrotecnica

Question

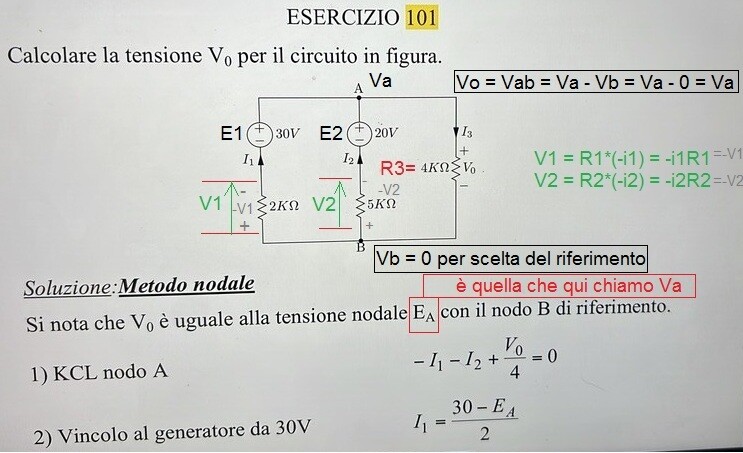

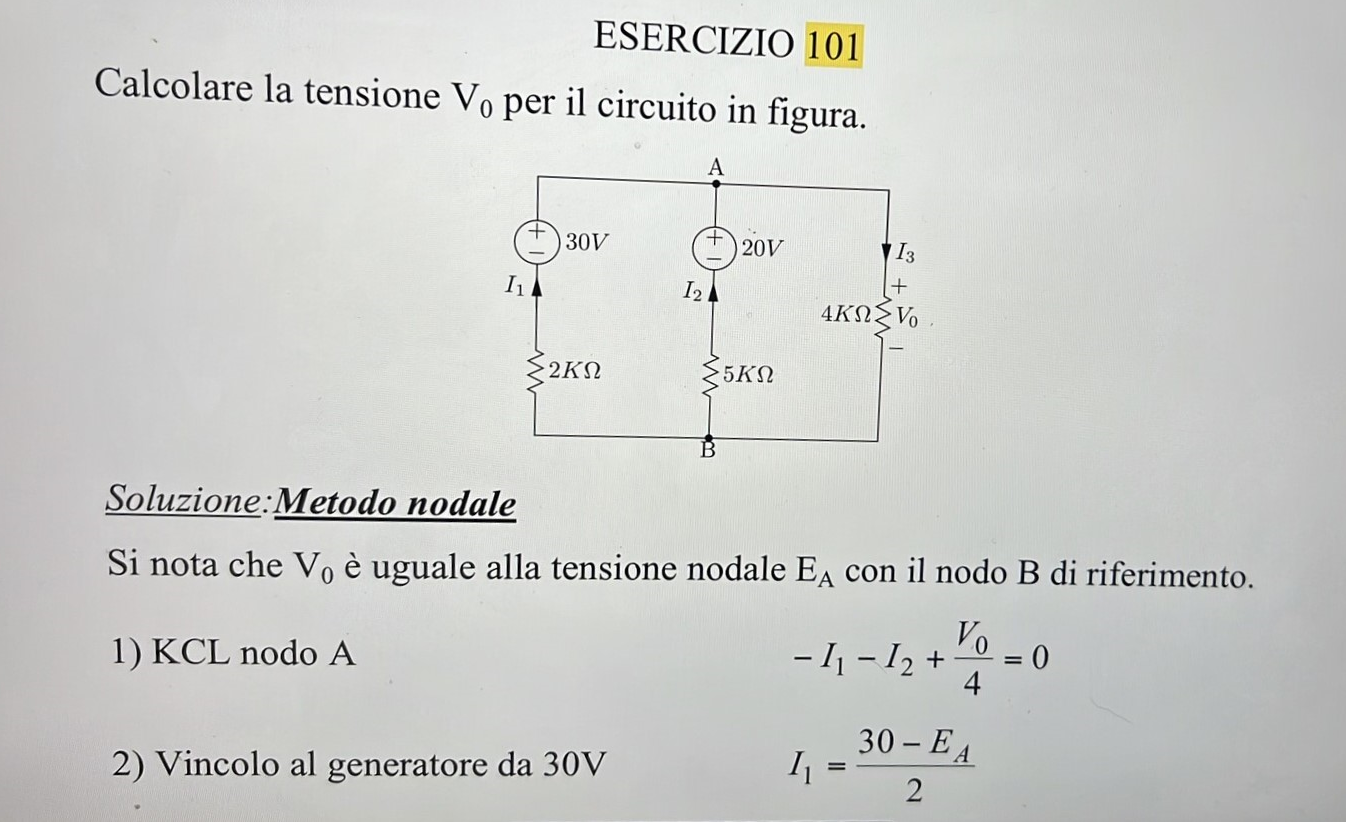

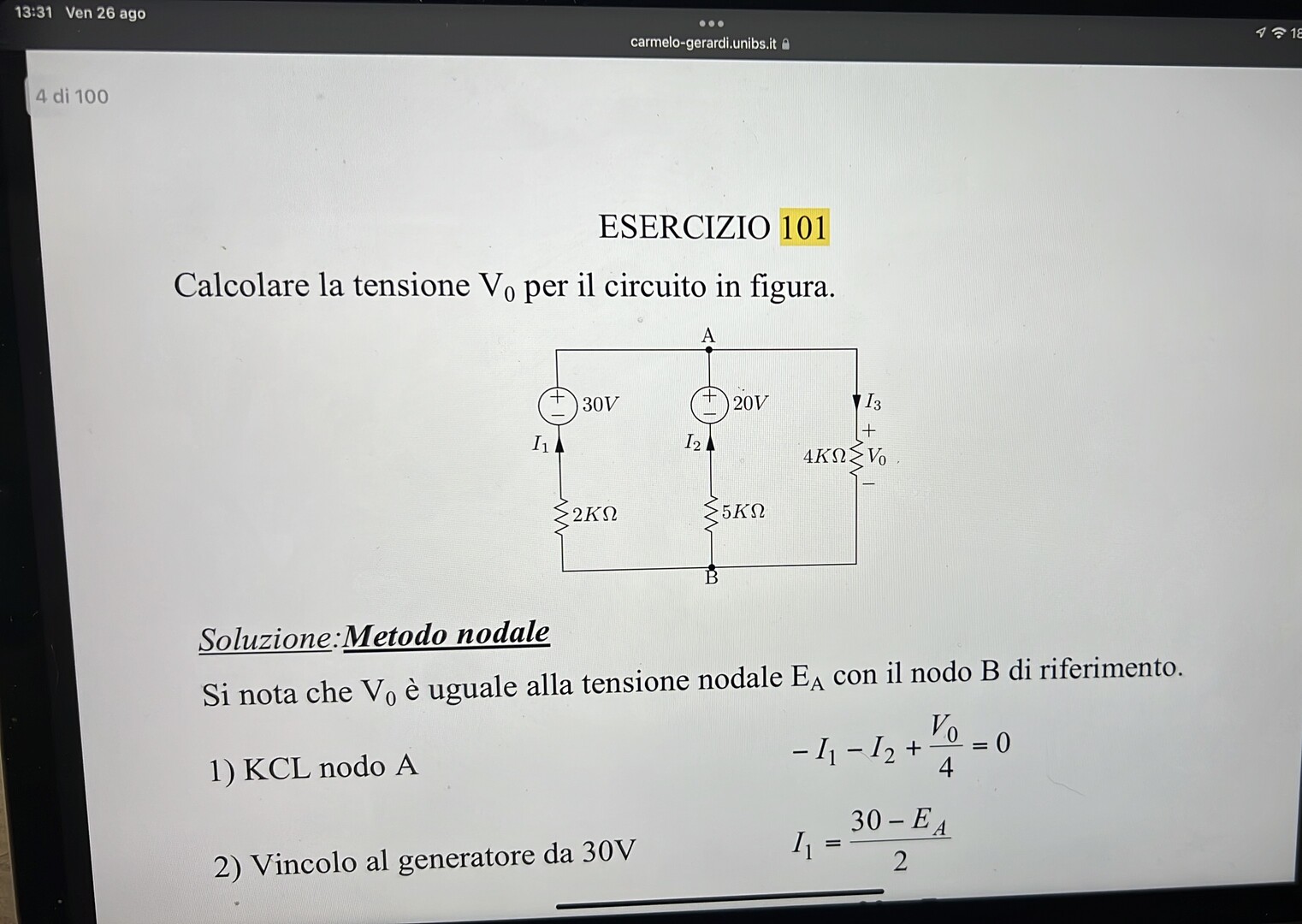

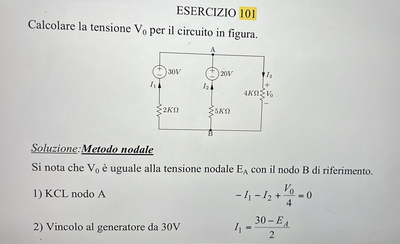

Calcolare la tensione Vo per il circuito in figura. [attach]24423[/attach]

nik · Accepted Answer

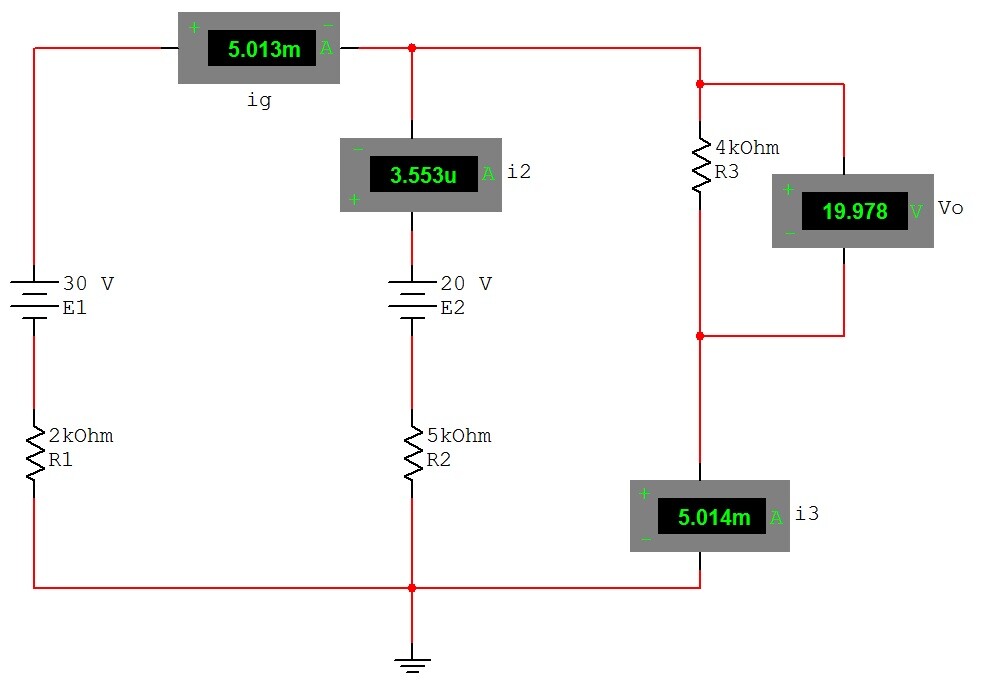

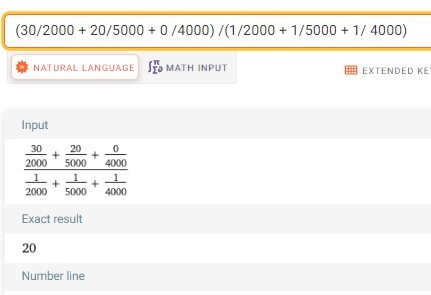

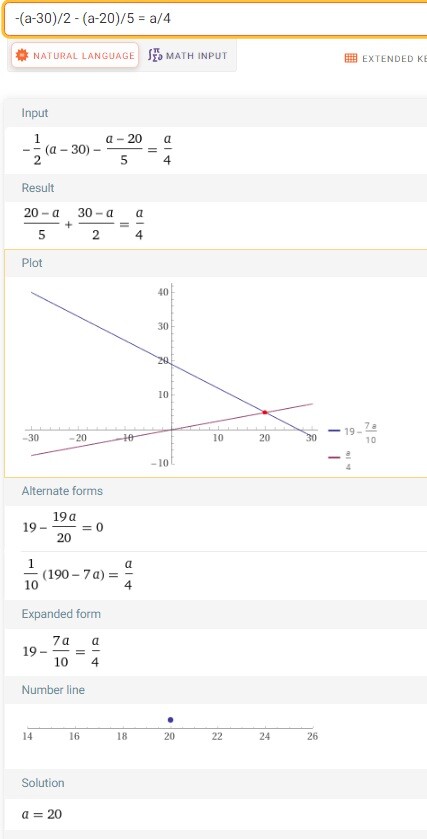

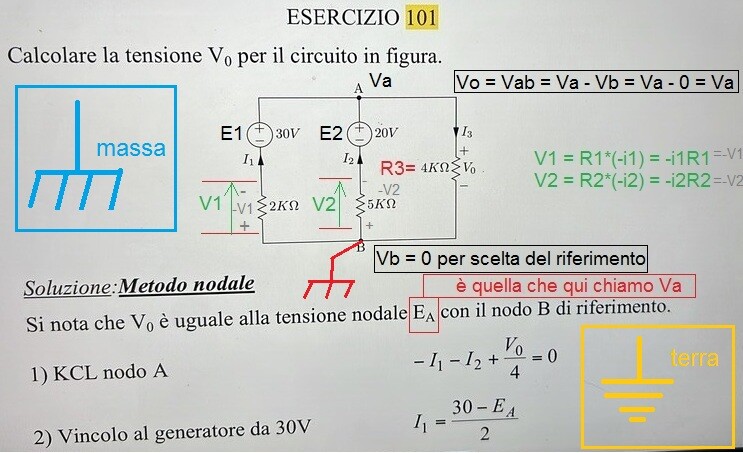

[attach]24498[/attach] la prima di Kirchhoff o KCL al nodo A è  {somma entranti = somma uscenti  oppure somma uscenti = 0 oppure somma entranti =0 }:   i1 + i2 = i3 oppure -i1 -i2 + i3 = 0  oppure i1 + i2 -i3 = 0   e in ogni caso per la legge di Ohm: {appurato che : Vab = Va - Vb = Vo = Va - 0 = Va} i3 = Vo /R3 = Vo / 4000 oppure in mA Vo / 4 ... poi {se si vuole con la KLV} i1 = V1 /(-R1)    ---> V1 = Vab - E1  = Va - E1 ---> o anche  Vb + V1 + E1 = Va  e comunque  i1= -(Va - 30)/2    i2 = V2 /(-R2)    ---> V2 = Vab - E2  = Va - E2 ---> o anche  Vb + V2 + E2 = Va  e comunque  i2 = -(Va - 20)/5     per cui ottieni : Va = Vo = 20 V [attach]24457[/attach]   ........................ verifica con Millman Vab = Vo = somma corr.corto / sommaconduttanze = (30/2000 + 20/5000 + 0 /4000) /(1/2000 + 1/5000 + 1/ 4000) = 20 V [attach]24458[/attach] [attach]24536[/attach] nota che nella simulaz-nodali è ig < i3 ... ma ciò è dovuto solo al simulatore che ha approssimato ... nella realtà(dei circuiti!) i1 = 5mA , i2 = 0 A , i3 = i1 = 5mA ..........................   nota che nei "potenziali nodali" si usava la V  per i potenziali... questo uso della E , riservata alle fem, mi risulta nuovo. https://www.sosmatematica.it/forum/domande/circuito-elettrico-3/#post-46835 https://www.sosmatematica.it/forum/domande/principio-di-millman/#post-52942 https://www.sosmatematica.it/forum/domande/teorema-di-millman-2/#post-57533 ................................... @nik scusi e perché vb lo pongo uguale a zero ? Perché é a terra ?( si dice a riferimento zero ---> "a massa" e non , come una volta si confondeva , terra. ---> anche i segni grafici son diversi!!! ... qualcuno ancora lo fa  ... v. simulazione) https://www.sosmatematica.it/forum/domande/problema-di-fisica-240/#post-57057 [attach]24533[/attach] Da mariobassi  Autore 28/08/2022 01:10   [attach]24531[/attach] tutti i potenziali sono differenze di potenziale (ddp) pertanto la scrittura Vab è la ddp tra A e B ... e solo dopo che si è definito il "potenziale di punto" {che è anch'esso una ddp solo che è sottinteso il secondo punto ad es. O , come riferimento e posto a "zero Volt"} si scrive: Vab = Vao - Vbo = Va - Vo -(Vb - Vo) = Va - Vb   ---> quale che sia Vo che si semplifica!!!   ... nota che per def. è: Vo = Voo = Vo - Vo = 0 V perfettamente congruente!!!   https://www.sosmatematica.it/forum/domande/buon-pomeriggio-scusate-il-disturbo-potreste-aiutarmi-con-questo-problema-riguardante-il-campo-elettrico-per-favore/#post-59642 https://www.sosmatematica.it/forum/domande/potenziale-in-un-punto-di-un-circuito-elettrico/#post-26133

exProf · Answer

COME GIA' SCRITTO Ma no!Se non sei capace di allegare una foto ben leggibile (cosa facile), che te la scrivo a fare una risposta che poi tu dovresti capire (cosa MOLTO MENO facile)?

exProf · Answer

* x = E_A = 4*I3* I1 = (30 - x)/2* I2 = (20 - x)/5* I3 = I1 + I2 = (30 - x)/2 + (20 - x)/5 = (190 - 7*x)/10* x = 4*(190 - 7*x)/10 ≡≡ x = 20 voltVedi al linkhttp://www.edutecnica.it/elettrotecnica/kirchoff/kirchoff.htm
