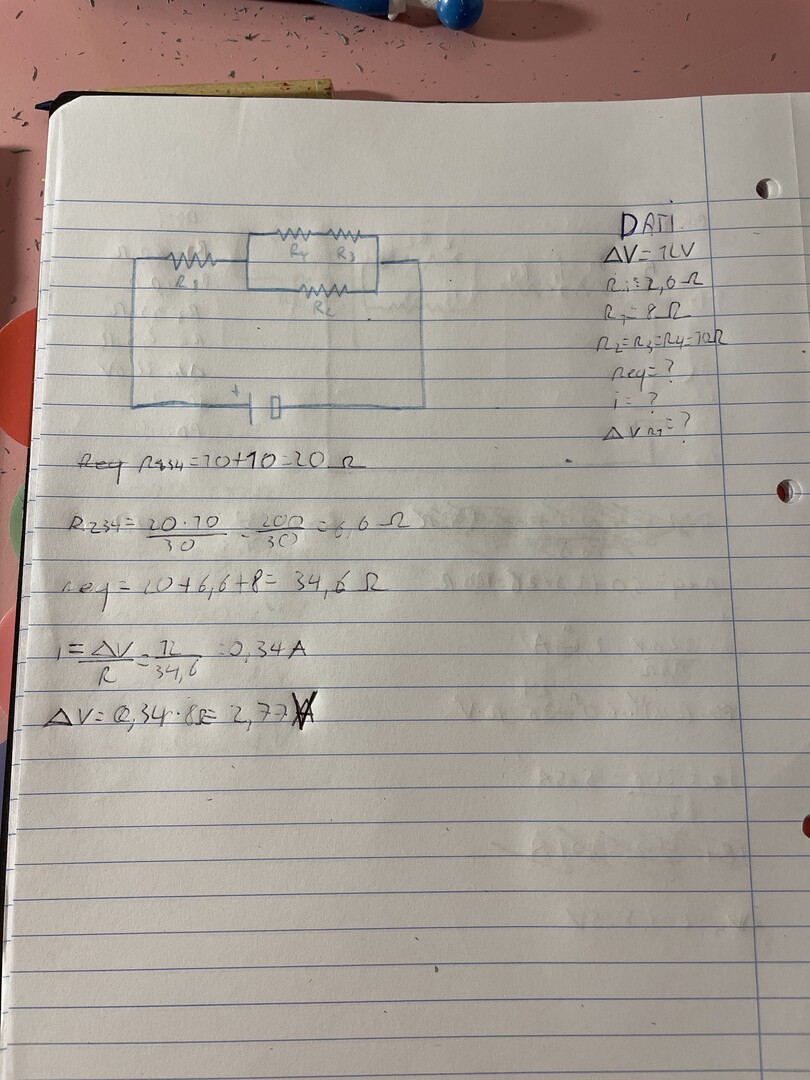

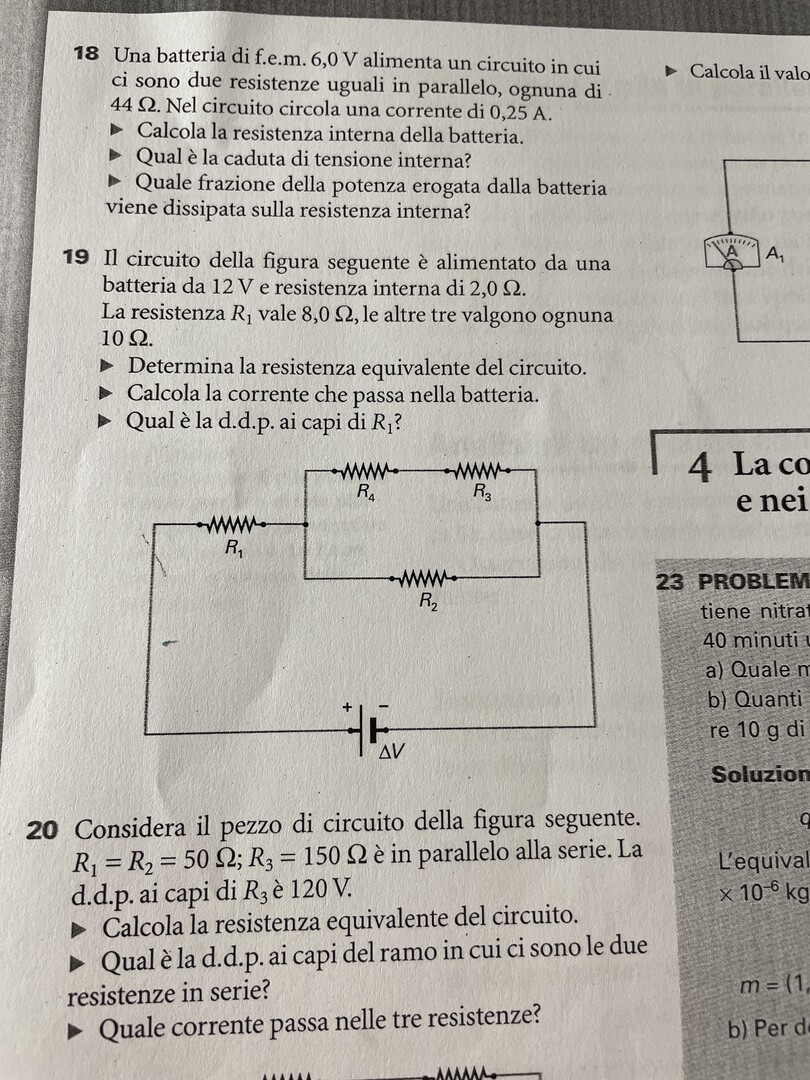

19 Il circuito della figura seguente è alimentato da una batteria da $12 V$ e resistenza interna di $2,0 \Omega$.
La resistenza $R_1$ vale $8,0 \Omega$, le altre tre valgono ognuna $10 \Omega$.
- Determina la resistenza equivalente del circuito.
- Calcola la corrente che passa nella batteria.
- Qual è la d.d.p. ai capi di $R_1$ ?
