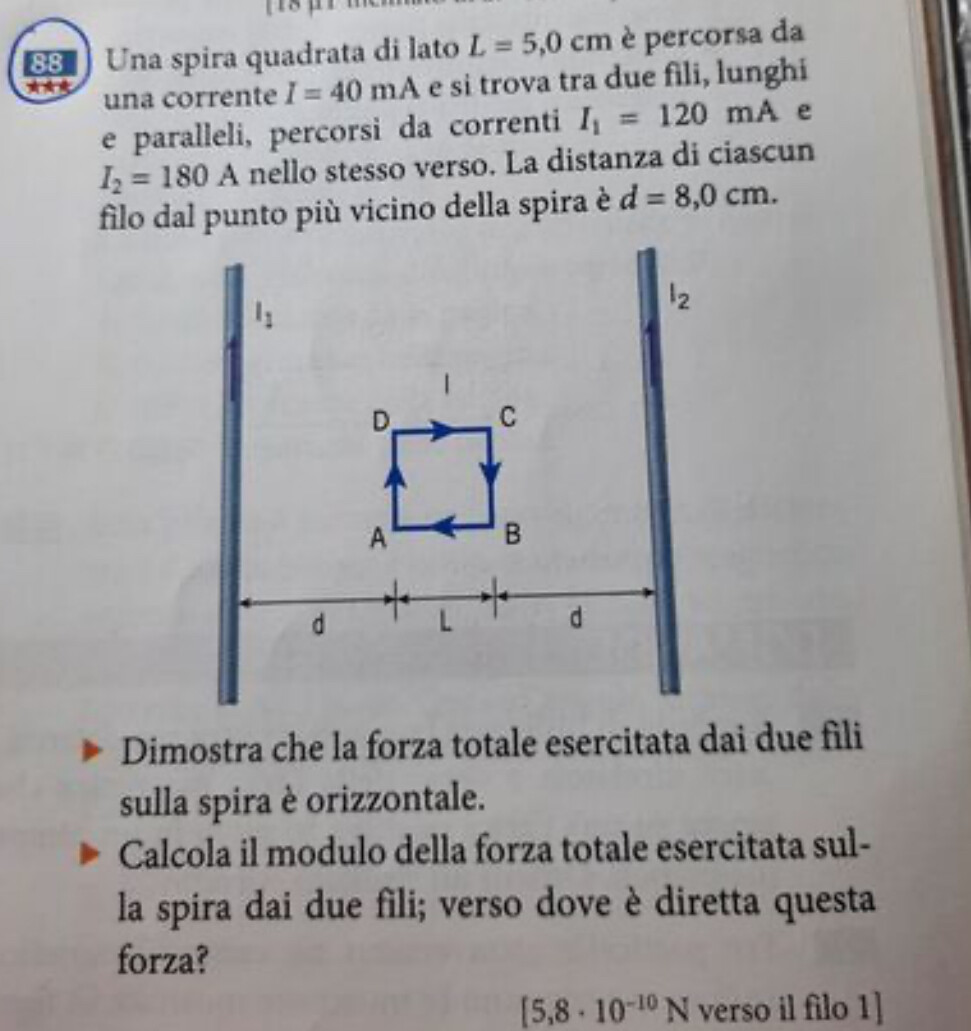

Una spira quadrata di lato L= 5,0 cm è percorsa da una corrente I = 40 mA e si trova tra due fili, lunghi e paralleli, percorsi da correnti I1 = 120 mA e I2 = 180 A nello stesso verso. La distanza di ciascun filo dal punto più vicino della spira è d= 8,0 cm.
- Dimostra che la forza esercitata dai due fili sulla spira è orizzontale.
- Calcola il modulo della forza totale esercitata sulla spira dai due fili; verso dove è diretta questa forza?
338
punti
Livello 1
La corrente i2 = 180 mA e non 180 A

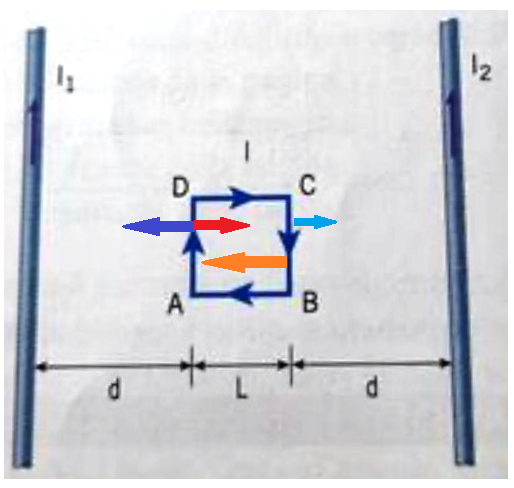

La forza viene esercitata solo sui lati della spira // ai fili.
Forza attrattiva per I1 sul tratto DA (correnti concordi), repulsiva sul tratto BC
Forza attrattiva per I2 sul tratto DA, repulsiva sul tratto BC

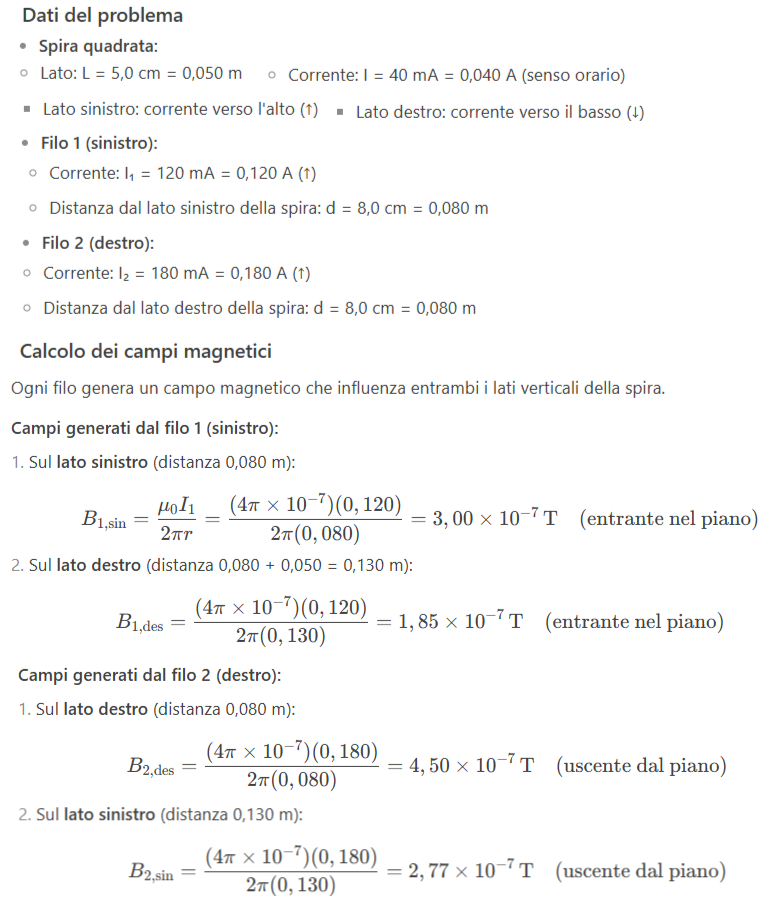

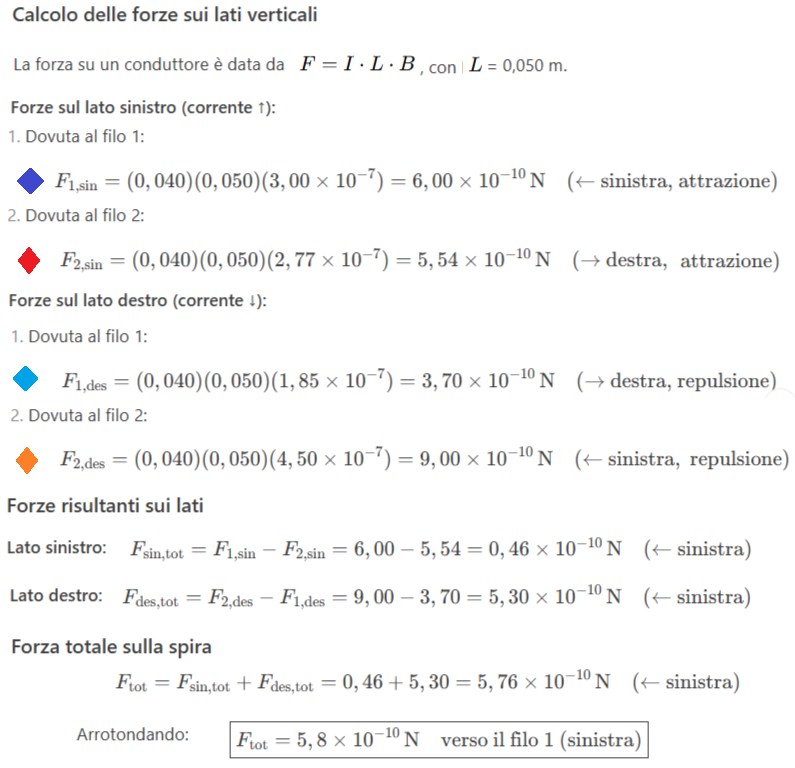

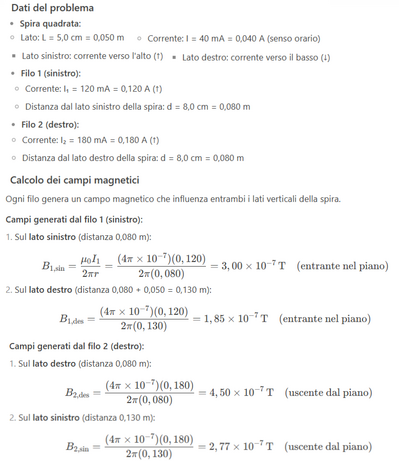

F_risultante =F1(BC) + F1(DA) + F2(BC) + F2(DA)

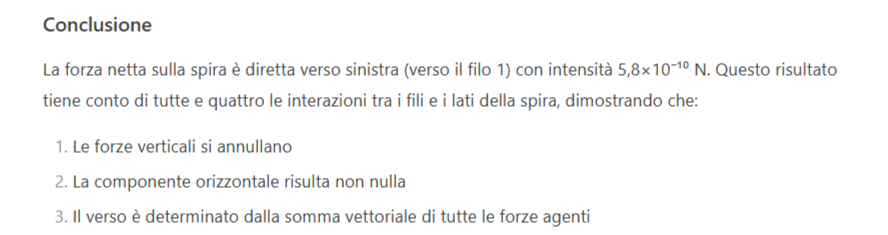

F_risultante = (1/2*pi)* [u0*(I1+I2)*I*L] *[1/d - 1/(d+L)] = 5,8*10^(-10) N
(verso il filo I1)
