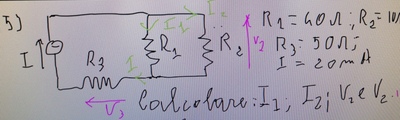

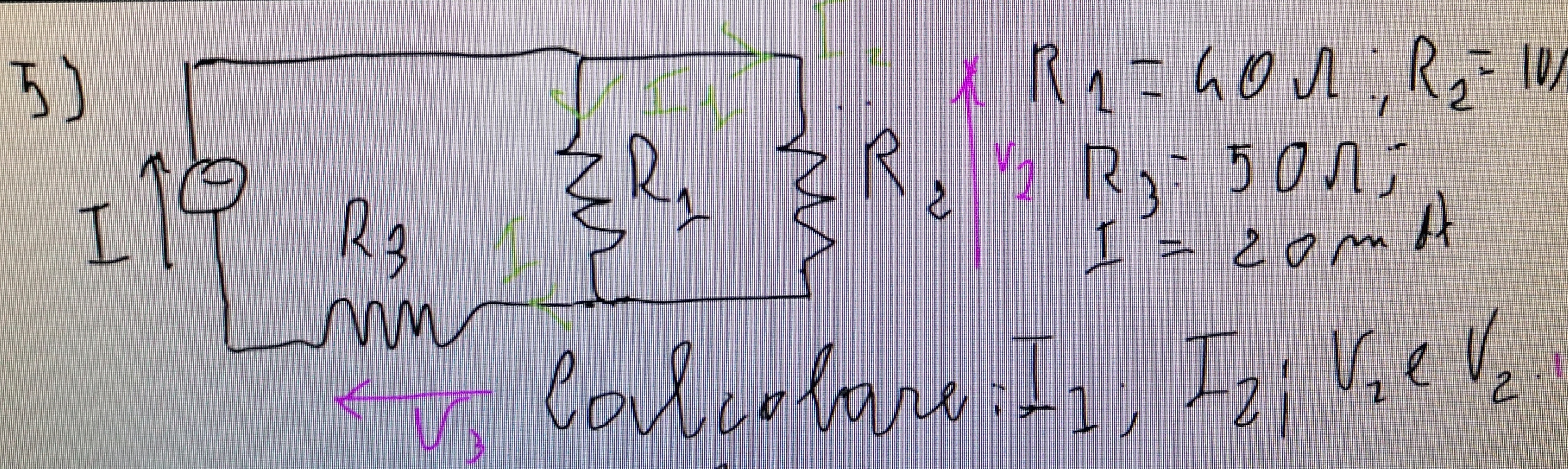

Devo calcolarmi le V(tensioni) e le I,
Mi sono calcolato la R totale il problema é che l'intensità é in milliA e le resistenze in Ohm non ho capito che equivalenza devo fare, ho paura di sbagliare.
Devo calcolarmi le V(tensioni) e le I,
Mi sono calcolato la R totale il problema é che l'intensità é in milliA e le resistenze in Ohm non ho capito che equivalenza devo fare, ho paura di sbagliare.
64
punti
Livello 1
@sax35 non sei più un nuovo membro, dovresti sapere di non mettere "aiuto" nei titoli.
@sax35 e nemmeno "problema": questo è un sito di problemi.
Un buon titolo sarebbe stato "Circuito resistivo con generatore di corrente".

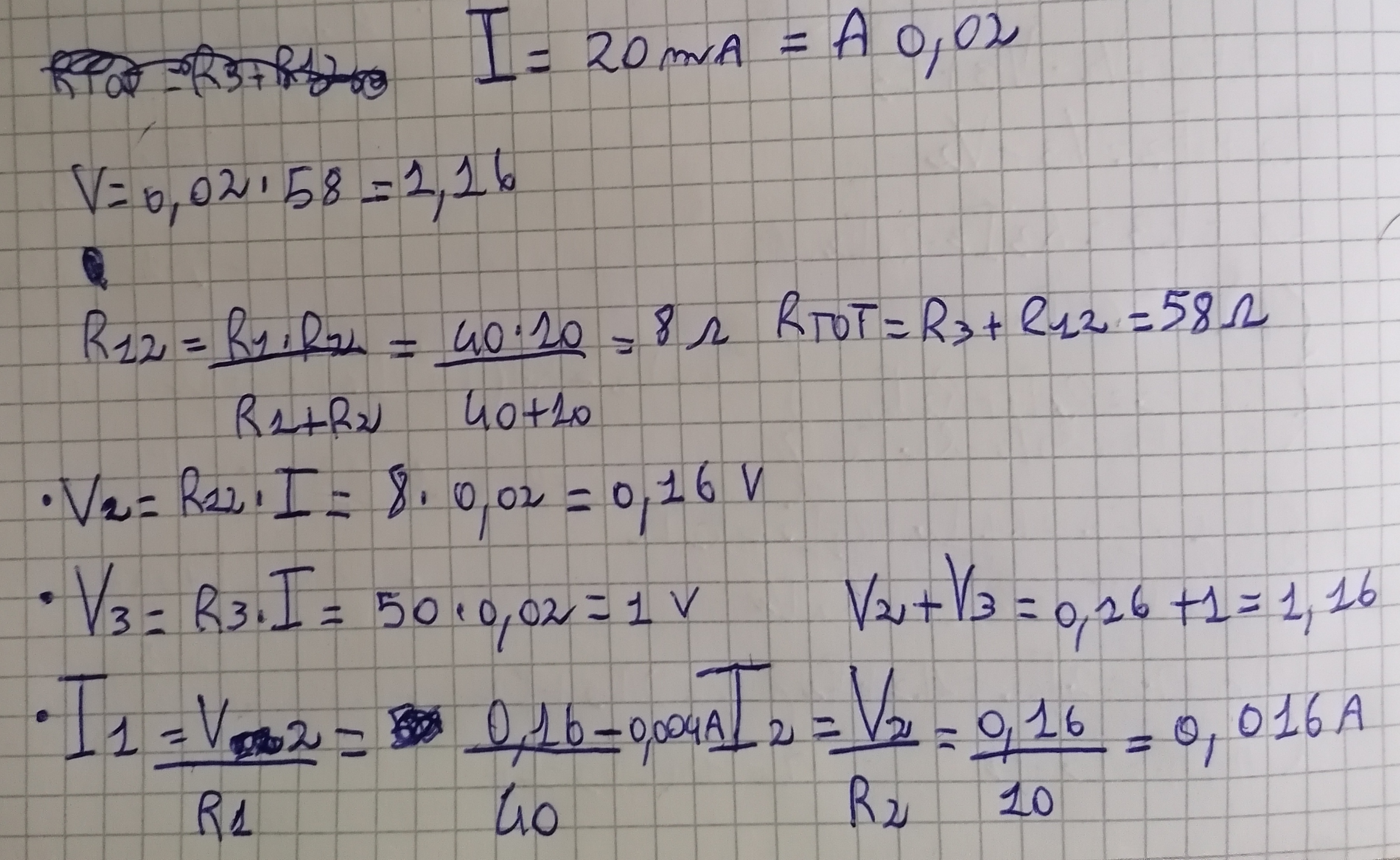

Porta i "mA" in "A":
20 mA =0.02 A
fine del tuo problema. Vorrei vedere adesso come vai avanti.
16646
punti
Livello 9
@sax35 tutto giusto. bravo, ok
I1 = I*R2/(R1+R2) = 20*10/(10+40) = 4,0 mA
I2 = I*R1/(R1+R2) = 20*40/(10+40) = 16,0 mA
V1 = R1*I1 = 40*4 = 160 mV
V2 = R2*I2 = 16*10 = 160 mV= V1 (come deve essere: R1 ed R2 sono in //)
V3 = I*R3 = 20*50 = 1.000 mV
V = V2+V3 = 1.000+160 = 1.160 mV
verifica :
Req = R1//R2+R3 = 10*40/(10+40) + 50 = 8+50 = 58 ohm
V = Req*I = 58 ohm*20 mA = 1.160 mV
