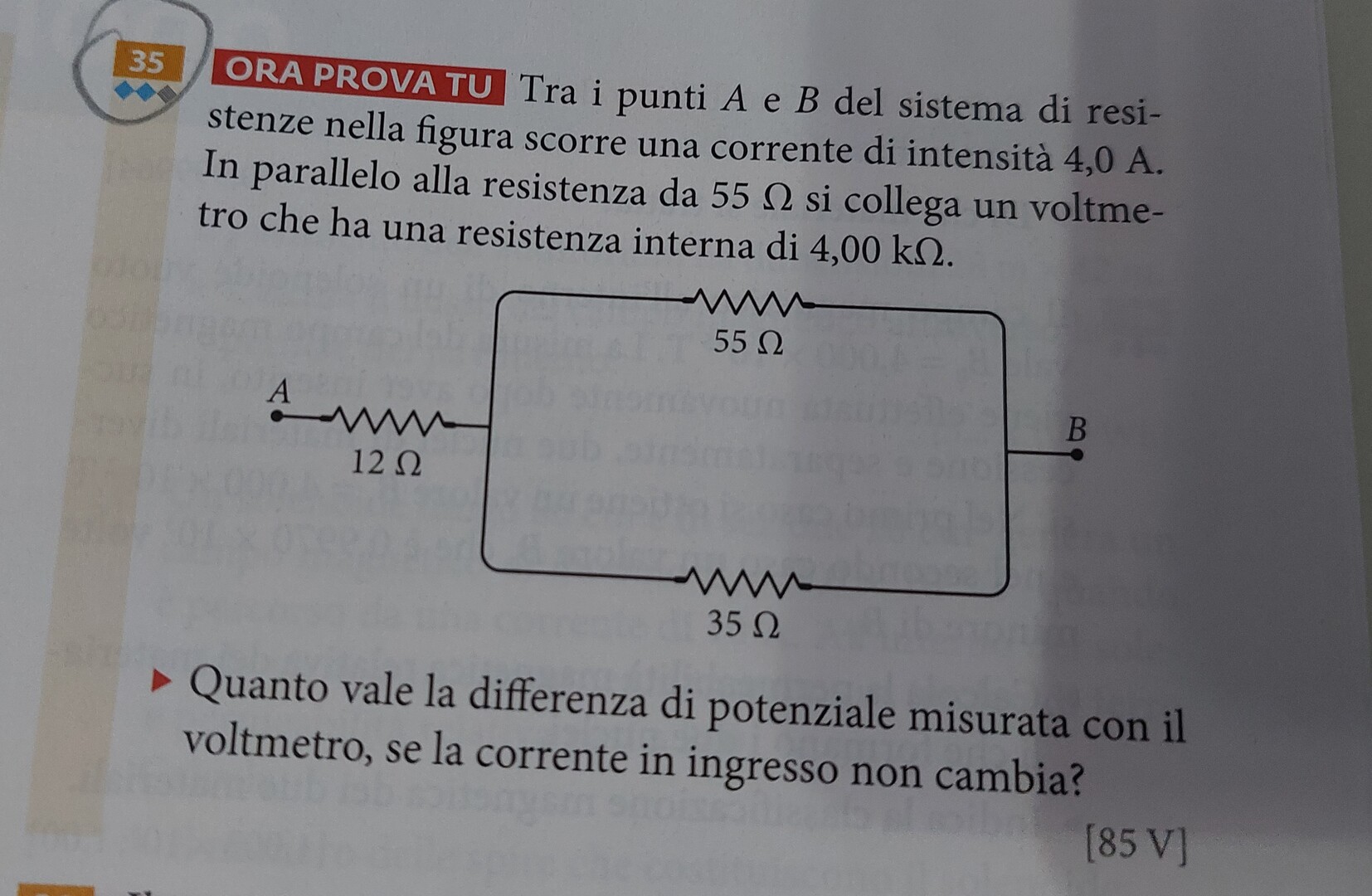

aiuto come si svolge fisica??

Ridisegni il circuito mettendo in // alla resistenza da 55 Ohm, quella interna da 4k Ohm.

La corrente in ingresso non cambia. i=4A

Osservazione: il voltmetro ideale è un bipolo la cui resistenza è infinita, equivale quindi ad un circuito aperto.

senza voltmetro

Req = 55*35/(55+35)+12 = 33,3888 ohm

Vab = Req*I = 33,3888*4 = 133,556 V

V = Vab-12*4 = 85,556 V

con voltmetro

R'eq = 1/(1/55+1/35+1/4000)+12 = 33,275 ohm

V'ab = R'eq*I = 33,275*4 = 133,100 V

V' = 133,100-12*4 = 85,100 V ...to be precise 😉

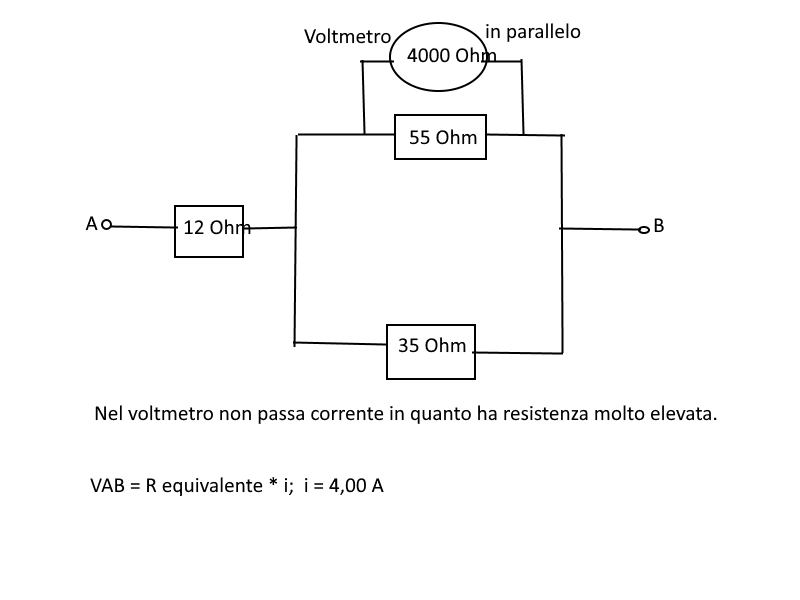

Il voltmetro va messo in parallelo, in modo da misurare la differenza di potenziale ai capi di 55 Ohm.

Resistenza del  parallelo Rp:

Rp = (1/55 + 1/35 + 1/4000)^-1 = 0,047^-1 = 21,28 Ohm

Req =21,28 + 12 = 33,28 Ohm;

VAB = 33,28 * 4,00 = 133,12 V;

Differenza di potenziale sulla resistenza da 12 Ohm:

Delta V = 12 * i = 12 *4,00 = 48 V

V parallelo = 133,12 - 48 =  85,12 V;

Vp = 85 V

Il voltmetro segnerà questa differenza di potenziale ai capi della resistenza di 55 Ohm.

Ciao @ciao_
